实验:配置静态路由2

实验:配置静态路由2

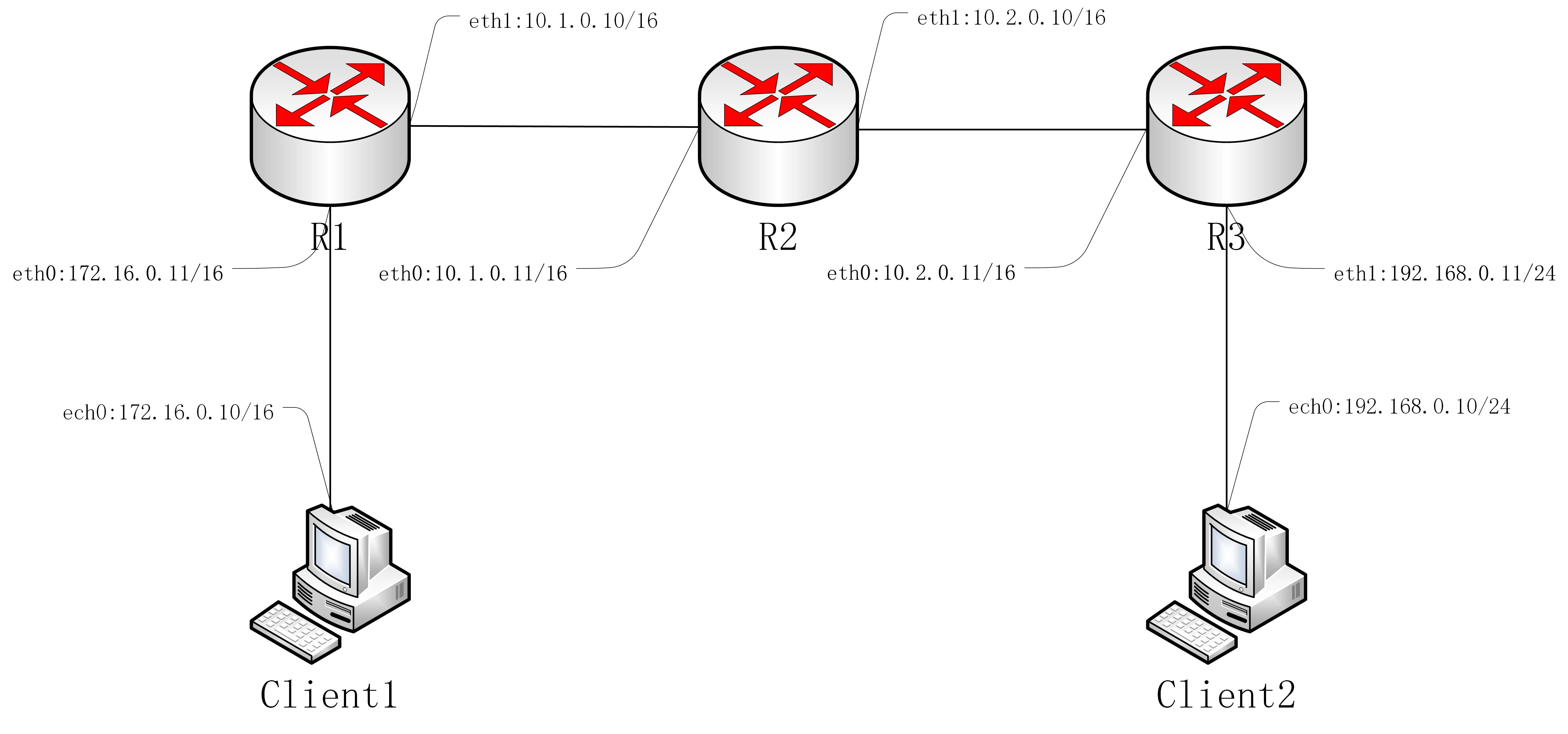

IP地址规划如下:

实验:配置静态路由2

VMware实验环境下给网卡分配不同的VMnet以实现物理分隔广播域:

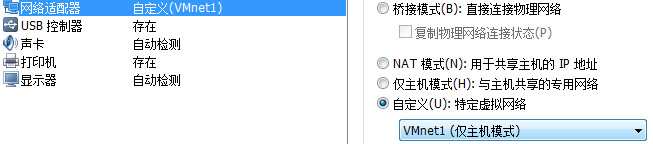

Client1-VMnet1:

实验:配置静态路由2

R1-VMnet1-VMnet2:

实验:配置静态路由2

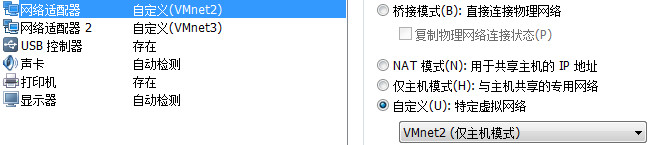

R2-VMnet2-VMnet3:

实验:配置静态路由2

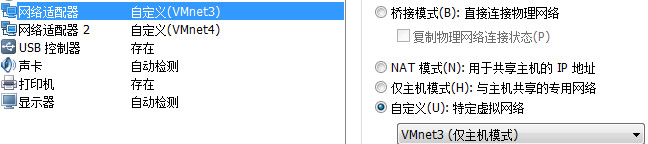

R3-VMnet3-VMnet4:

实验:配置静态路由2

Client2-VMnet4:

实验:配置静态路由2

注意,环境准备:
1、MAC地址不要有冲突,如果是复制的虚拟机,对于centos6需删除网卡定义文件rm -f /etc/udev/rules.d/70-persistent-net.rules
2、清空防火墙iptables -F(查看:iptables -vnL)
3、启用IP转发功能:echo 1 > /proc/sys/net/ipv4/ip_forward
4、关闭服务:service NetworkManager stop
可能用到的清理命令:
ip route flush default
ip a flush eht0
ip a flush eth1

方法1:(使用ifconfig和route命令)

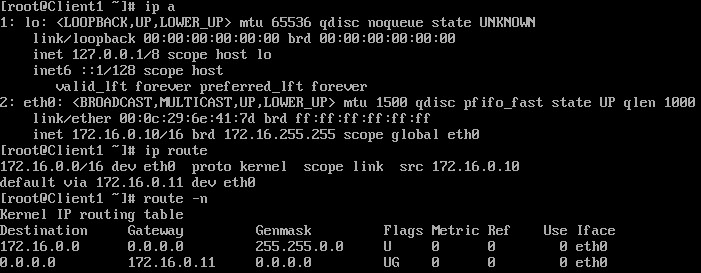

Client1:
ifconfig eth0 172.16.0.10/16
route add default gw 172.16.0.11

实验:配置静态路由2

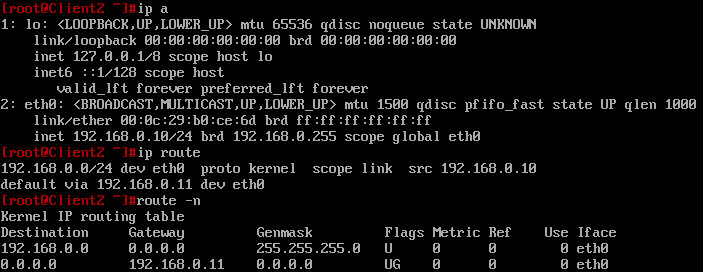

Client2:
ifconfig eth0 192.168.0.10/24
route add default gw 192.168.0.11

实验:配置静态路由2

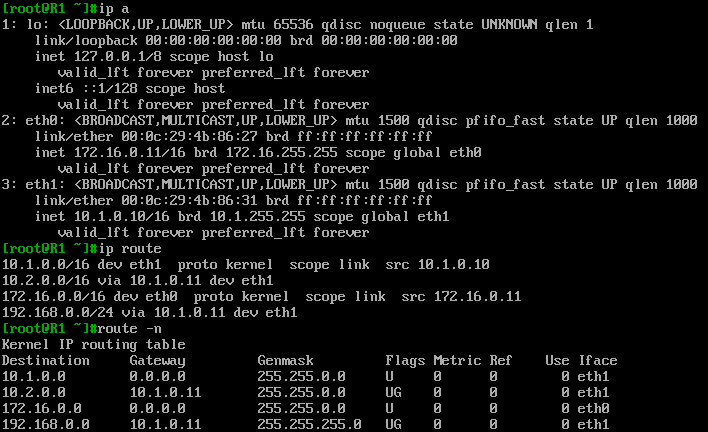

R1:
ifconfig eth0 172.16.0.11/16
ifconfig eth1 10.1.0.10/16
#
route add -net 10.2.0.0/16 gw 10.1.0.11
route add -net 192.168.0.0/24 gw 10.1.0.11

实验:配置静态路由2

R2:
ifconfig eth0 10.1.0.11/16
ifconfig eth1 10.2.0.10/16
#
route add -net 172.16.0.0/16 gw 10.1.0.10
route add -net 192.168.0.0/24 gw 10.2.0.11

实验:配置静态路由2

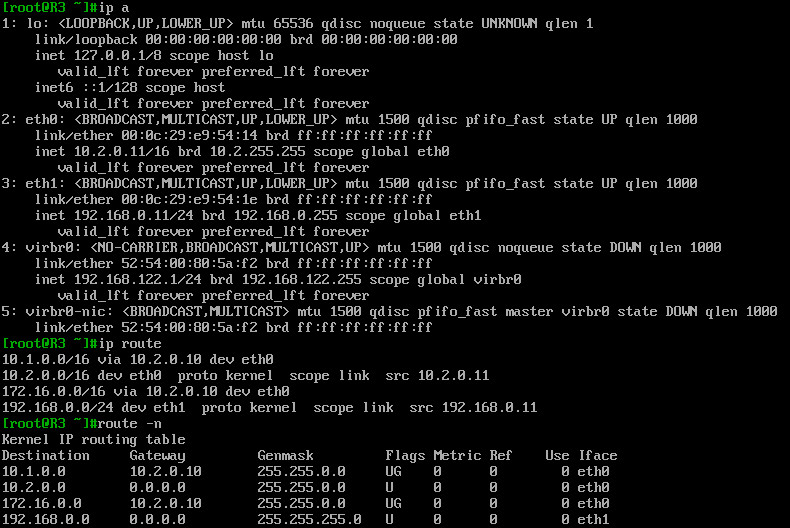

R3:
ifconfig eth0 10.2.0.11/16
ifconfig eth1 192.168.0.11/24
#
route add -net 10.1.0.0/16 gw 10.2.0.10
route add -net 172.16.0.0/16 gw 10.2.0.10

实验:配置静态路由2


方法2:(使用ip命令)

Client1:
ip a add 172.16.0.10/16 dev eth0
ip route add default via 172.16.0.11

Client2:
ip a add 192.168.0.10/24 dev eth0
ip route add default via 192.168.0.11

R1:
ip a add 172.16.0.11/16 dev eth0
ip a add 10.1.0.10/16 dev eth1
ip route add 10.2.0.0/16 via 10.1.0.11
ip route add 192.168.0.0/24 via 10.1.0.11

R2:
ip a add 10.1.0.11/16 dev eth0
ip a add 10.2.0.10/16 dev eth1
ip route add 172.16.0.0/16 via 10.1.0.10
ip route add 192.168.0.0/24 via 10.2.0.11

R3:
ip a add 10.2.0.11/16 dev eth0
ip a add 192.168.0.11/24 dev eth1
ip route add 10.1.0.0/16 via 10.2.0.10
ip route add 172.16.0.0/16 via  10.2.0.10
