实验验证Linux系统环境下路由的最长掩码匹配原则

实验验证Linux系统环境下路由的最长掩码匹配原则

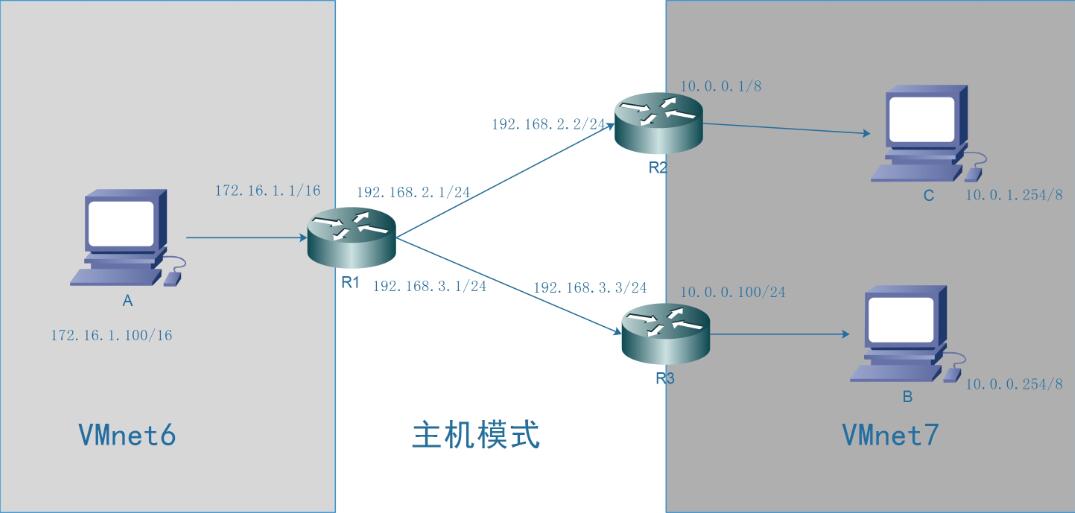

实验环境拓扑如下

实验验证Linux系统环境下路由的最长掩码匹配原则

环境配置

HostA网卡配置

DEVICE=eth1
IPADDR=172.16.0.100 PREFIX=16

R1网卡配置

DEVICE=eth1
IPADDR=172.16.0.1 PREFIX=16
DEVICE=eth2
IPADDR=192.168.2.1 PREFIX=24
DEVICE=eth3
IPADDR=192.168.3.1 PREFIX=24

R2网卡配置

DEVICE=eth1
IPADDR=192.168.2.2 PREFIX=24
DEVICE=eth2
IPADDR=10.0.0.1 PREFIX=8

R3网卡配置

DEVICE=eth1
IPADDR=192.168.3.3 PREFIX=24
DEVICE=eth2
IPADDR=10.0.0.100 PREFIX=24

HostB网卡配置

DEVICE=eth1
IPADDR=10.0.0.254 PREFIX=8

HostC网卡配置

DEVICE=eth3
IPADDR=10.0.1.254 PREFIX=8

路由表配置

HostA路由配置

~]#ip route add default via 172.16.0.1

HostB路由配置

~]#ip route add default via 10.0.0.100

HostC路由配置

~]#ip route add default via 10.0.0.1

R1路由配置

~]#ip route add 10.0.0.0/8 via 192.168.2.2 ~]#ip route add 10.0.0.0/24 via 192.168.3.3

R2路由配置

~]#ip route add 172.16.0.0/16 via 192.168.2.1

R3路由配置

~]#ip route add 172.16.0.0/16 via 192.168.3.1

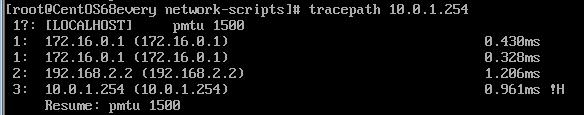

实验结果

实验验证Linux系统环境下路由的最长掩码匹配原则实验验证Linux系统环境下路由的最长掩码匹配原则实验验证Linux系统环境下路由的最长掩码匹配原则

HostA能够顺利连接HostB和HostC
但根据最长掩码匹配原则,从HostA上到达10.0.0.1/8的路由为从R1到R3,由于10.0.0.1/8地址处在R2的端口上,所以HostA到10.0.0.1为不可达。
