0x00 概述

LVS : Linux Virtual Server

lvs 工作在 IOS 第四层(tcp), 所以又称 l4: 四层交换,四层路由
LVS 由 ipvs、ipvsadm 两部分组成
ipvs 工作于 input 链上

lvs 与 nginx 工作模式上的区别:

lvs 工作于 IOS 的4 层,仅作请求分发用,没有流量。(根据请求报文的目标IP和目标协议 及PORT 将其调度转发至某 后端主机集群(RealServer) 的某一台主机,根据调度算法来挑选RS;)

nginx工作在网络的第7层,所以它可以针对http来做分流策略,比如针对域名、目录结构等,相比之下lvs并不具备这样的功能

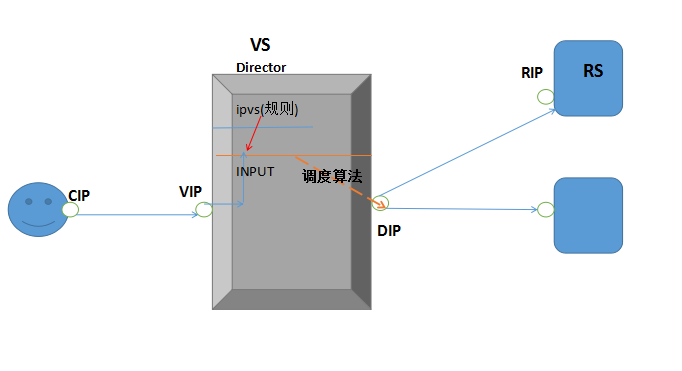

0x01 LVS拓扑结构图:

ipvs 工作于内核空间的netfilter的 INPUT 钩子上的框架, 通过 ipvsadm 命令来管理。

LVS 之 初识LVS

lvs集群类型中的术语 :

VS:Virtual Server, Director, Dispatcher, Balancer (调度器)
RS:Real Server, upstream server, backend server
CIP:Client IP,
VIP: Virtual serve IP,
DIP: Director IP,
RIP: Real server IP,

0x02 lvs-type

有 lvs-nat , dr , tun , fullnat 四种

lvs-nat

修改请求报文的目标IP 和 端口.   ( masquerade )

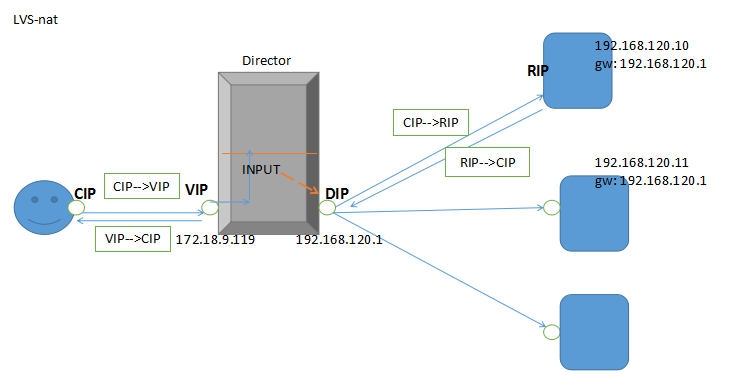

  • lvs-nat 拓扑结构

Alt text

  • 特性要点:

    1. DIP 和 RIP 在同一IP 网络,且使用私有地址。 RIP 的网关要指向DIP
    2. 请求报文和响应报文都必须经由Director转发;极高负载的场景中,Director易于成为系统瓶颈;
    3. 支持端口映射,可修改请求报文的目标PORT;
    4. vs必须是Linux系统,rs可以是任意系统;

lvs-dr

保留原IP 首部,为新的帧首部的目标MAC 定义 为选定的RS MAC; (即:封装帧首部完成转发)  ( gateway )

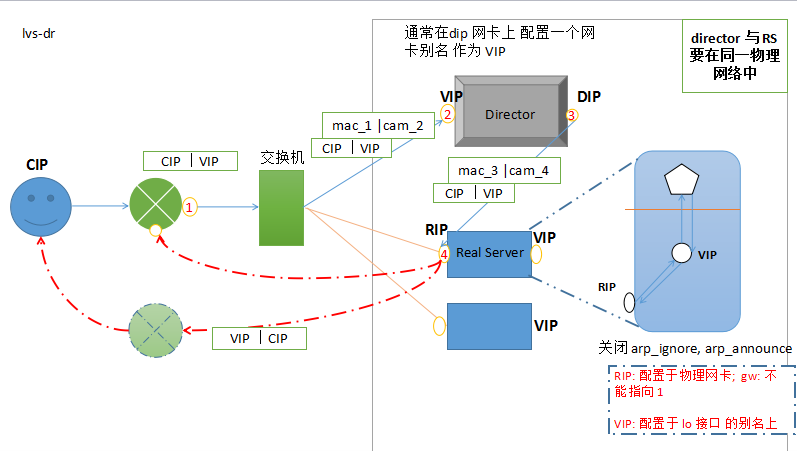

  • lvs-dr 拓扑结构

Alt text

  • lvs-dr 请求过程

    1. 请求报文到达前端路由器,ARP 广播,得到vip 的 MAC地址, 将报文送达 VIP
    2. director 由于工作于 dr 模型,只拆封 MAC 封闭, 根据调度算法得到 RS
    3. DIP 进行 ARP 广播, 获得RS 中的 RIP 所在网卡的MAC 地址; 重新封装MAC首部( S_mac:DIP, D_mac:RIP ),发往 RS
    4. RIP 所在网卡得到报文, 解封装,得到 源IP(CIP),目标IP(VIP)。

    若目标IP 不是自己,则拒收。所以各主机上均需要配置VIP,但是,前端路由进行ARP 广播时,RS 的VIP 都能响应, 产生地址冲突

    • 解决地址冲突的方式有三种:
      (1) 在前端网关做静态绑定;
      (2) 在各RS使用arptables;
      (3) 在各RS修改内核参数,来限制arp响应(arp_ignore)和通告(arp_announce)的级别;

      • 限制响应级别:arp_ignore:
        0:默认值,表示可使用本地任意接口上配置的任意地址进行响应;
        1: 仅在请求的目标IP配置在本地主机的接收到请求报文接口上时,才给予响应;

      • 限制通告级别:arp_announce:
        0:默认值,把本机上的所有接口的所有信息向每个接口上的网络进行通告;
        1:尽量避免向非直接连接网络进行通告;
        2:必须避免向非本网络通告;

  • 特性要点

    1. 保证前端路由将目标IP 为VIP 的请求报文发送给director
      a) 静态绑定 ( 前端路由 )
      b) arptables (RS)
      c) 修改RS 主机内核的参数

    2. DIP, RIP 可以是私网地址,也可以使用公网地址,因为它们不作为跟客户端通信的地址,仅用于本地间 主机网络通信

    3. RS 跟Director 必须在同一物理网络中
    4. 请求报文经由Director 调度, 但响应报文一定不能经由Director
    5. 不支持端口映射
    6. RS 可以是大多数的OS
    7. RS 的网关不能指向DIP

nat 与 dr 都不支持远距离转发, 要想实现远距离转发,则采用隧道模式进行转发

lvs-tun

保留原IP 首部,在原请求IP报文之外新加一个IP 首部;   ( ip-ip )

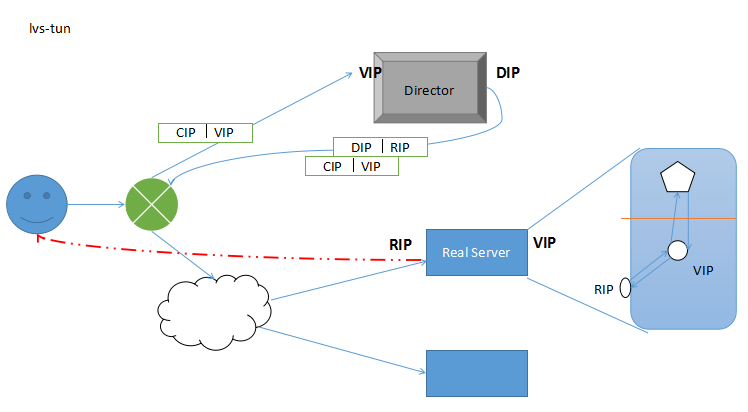

  • lvs-tun 拓扑结构

Alt text

  • 转发方式:
    不修改请求报文的IP首部(源IP为CIP,目标IP为VIP),而是在原IP报文之外再封装一个IP首部(源IP是DIP,目标IP是RIP),将报文发往挑选出的目标RS;RS直接响应给客户端(源IP是VIP,目标IP是CIP);

  • 特性要点

    1. DIP, VIP, RIP都应该是公网地址;
    2. RS的网关不能,也不可能指向DIP;
    3. 请求报文要经由Director,但响应不能经由Director;
    4. 不支持端口映射;
    5. RS的OS得支持隧道功能;

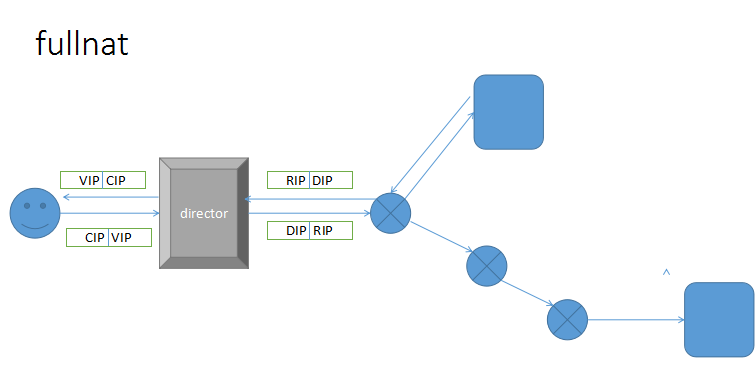

lvs-fullnat :

修改请求报文的目标IP 和 端口, 以及源IP地址。

  • lvs-dr 拓扑结构

Alt text

  • 特性要点

    1. VIP是公网地址,RIP和DIP是私网地址,且通常不在同一IP网络;因此,RIP的网关一般不会指向DIP;
    2. RS收到的请求报文源地址是DIP,因此,只需响应给DIP;但Director还要将其发往Client;
    3. 请求和响应报文都经由Director;
    4. 支持端口映射;
    5. RS 可以使用任意OS;

0x03 调度算法(scheduler)

根据其调度时是否考虑各RS当前的负载状态,分为 静态( static) , 动态( dynamic) 两类
static: RR/WRR, SH, DH (请求时间差不多的情形)
dynamic: LC/WLC, SED, NQ, LBLC, LBLCR (请求时间不一的情形)

静态方法:仅根据算法本身进行调度;
RR : Round Robin, 轮询

WRR:Weighted RR, 加权轮询

SH : Source Hashing, 实现session sticy,源IP地址hash;将来自于同一个IP地址的请求始终发往第一次挑中的RS,从而实现会话绑定

DH:Destination Hashing;目标地址哈希,将发往同一个目标地址的请求始终转发至第一次挑中的RS,典型使用场景是正向代理, web cache 中的负载均衡

动态方法:主要根据每RS当前的负载状态及调度算法进行调度;

Overhead=

LC: Least Connections (挑选出连接最少的用做 RS)

WLC: Weighted LC,
Overhead=(activeconns*256+inactiveconns)/weight

SED:Shortest Expection Delay (最短期望延迟)
Overhead=(activeconns+1)*256/weight

NQ:Never Queue, 按权重由大到小的顺序,每个RS 分配一个请求,余下的再以SED 算法进行调度。

LBLC:Locality-Based LC,动态的DH算法;
正向代理情形下的 cache server 调度

LBLCR:LBLC with Replication,带复制功能的LBLC;

原创文章,作者:Yanglibin,如若转载,请注明出处:http://www.178linux.com/75189
