此篇博客主要是和大家共同了解一下keepalived的功能及基础配置,以便于牢固掌握,此篇博客共分为三个部分;
⊙ 简述keepalived的主要功能及安装环境;
⊙ 介绍keepalied配置文件的参数;
⊙ 配置keepalvid的主备模式及双主模式;
简述keepalived的主要功能及安装环境;
keepalived的主要功能:
keepalived主要专用于高可用LVS,是VRRP的软件实现方式,它的作用是,在两台或者是多台类linux主机上安装上keepalived以后,配置好多播地址,端口,启动起来,那么,在这个keepalived协议上,就相当于说这两台主机就是两个物理路由器,vrrp只能用于转移ip,不支持转移主机上所允许的服务;同时,keepalived能够为你的linux主机内核生产ipvs规则,帮你配置负载均衡的服务器集群,能够帮助监控后端服务器的健康状态,根据后端服务器的监控状态来进行增删;所以,我们可以来定义keepalived的主要功能有一下两种;
1. vrrp协议栈的实现
2. ipvs规则生成及各RS的健康状态检测
keepalived的安装配置环境:
对于任何分布式系统及其高可用集群来说都有一些几个前提:
1. 各节点时间一定要同步;
2. 确保iptables及selinux不会成为阻碍;
3. 各节点之间能够通过主机名进行通信(并非必须);
4. 各节点之间的root用户可以基于秘钥认证的SSH 服务完成互相通信 (并非必须);

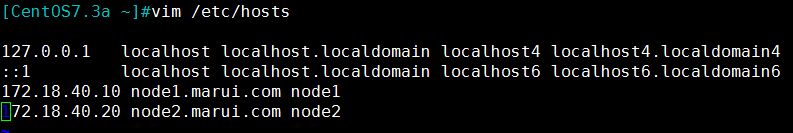

我们可以使用ntpdate来进行时间同步到一台主机上,然后使用iptables -F 清除一下防火墙规则;对于达成让各节点之间能够通过主机名进行通信,这里建议使用更改 /etc/hosts 文件来事先;如图 0513-01.jpg 所示:
对于各节点之间的root用户可以基于秘钥认证的ssh服务完成通信,并非必要,在这里就没做说明;

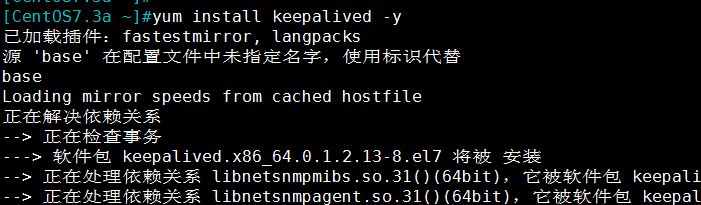

配置完外部环境,我们就可以来进行keepalived的安装了,对于CentOS6.4以上的版本,已将keepalived收录到base 仓库中,我们可以直接使用 yum install keepalived 进行安装,CentOS6.4 以下的用户则需要到官网去现在程序包,进行编译安装,我们的实验环境是使用的CentOS7.3的主机,所以我们可以直接执行 yum install keepalived 来安装使用;

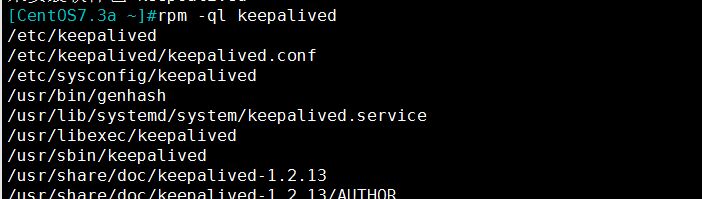

安装完成后,我们可以看一下其生成的文件 如图 0513-03.jpg 所示:
配置文件在 /etc/keepalived 目录下 ,进程文件为/usr/sbin/keepalived ;
介绍keepalived配置文件的参数:
程序环境:
主配置文件: /etc/keepalived/keepalived.conf
主程序文件: /usr/sbin/keepalived
Unit File: keepalived.service
Unit File的环境配置文件: /etc/sysconfig/keepalived
进入到 /etc/keepalived 目录中,打开 keepalved.conf ,我们可以看到,其主要内容可以分为三个 部分:
第一段: GLOBAL CONFIGURATION: 为全局配置段
Global definitions:全局定义
Static route/addresses: 静态路由和相关地址的配置
第二段 : VRRPD CONFIGURATION: vrrp 配置段
其实此段就是用来配置vrrp协议的守护进程,以便于能够解析vrrpd
vrrp instance: 一个vrrp instance就相当于一个vrrp虚拟路由器
vrrp synchronization group(s): vrrp 同步组
第三段 : LVS CONFIGURATION: 配置ipvs的,如果用不到,可先删除
下面我们对前两段的各个参数进行具体分析:
第一段:

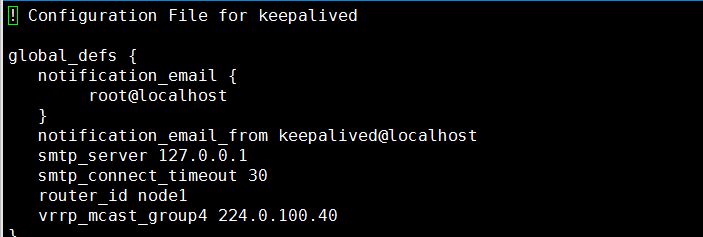

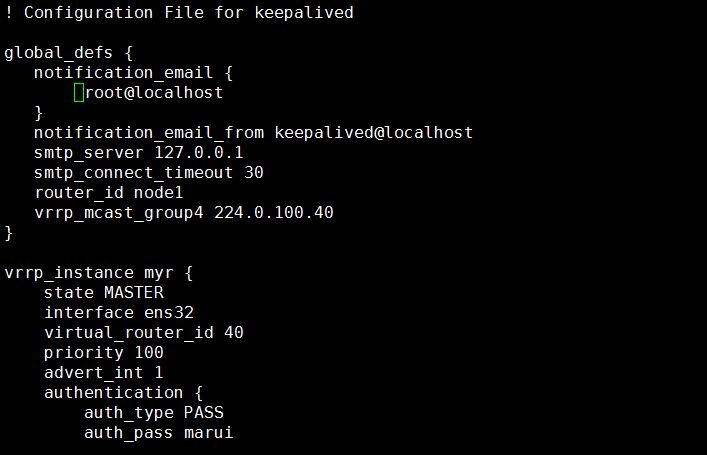

示图: 0513-04.jpg
notification_email {
root@localhost
}
是指出现问题后能够接收邮件的地址 ,这里我们只是实验使用,所以设定为本地邮箱,生产中一定要设定成自己可接收到的可用 邮箱;
notification_email_from keepalived@localhost: 邮件的发件人,我们使用的也是本地自定义名称
smtp_server: 本地邮件地址,我们直接使用的主机地址;
smtp_connect_timeout 30 : 如果连接不上,等待连接的超时时间;
router_id : 当前物理路由器的id号,我们前面以在hosts文件中配置了解析,所以直接使用的主机名;
vrrp_mcast_group4 224.0.100.40 : ipv4的多播地址,此地址建议更改为自己的唯一地址,以防和别的主机冲突
第二段:
s tate MASTER|BACKUP: 当前节点在此虚拟路由器上的初始状态;只能有一个为MASTER, 余下的都应该为BACKUP
interface IFACE_NAME: 绑定为当前虚拟路由器使用的物理接口;
virtual_router_id VRID: 当前虚拟路由器的唯一标识,范围是0-255;
priority 100: 当前主机在此虚拟路由器中的优先级;范围1-254;
advert_int 1: vrrp通告的时间间隔;
authentication {
auth_type AH|PASS
auth_padd <PASSWORD>
} : 定义当前服务的用户密码,密码建议使用小于8位的随机数;
virtual_ipaddress {
<IPADDR>/<MASK> brd <IPADDR> dev <STRING> scope <SCOPE> label <LABEL>
172.18.0.80/16 dev ens32
} : 将虚拟ip定义在那块网卡上
配置keepalived的主备模式及双主模式:
我们先来配置主备模式:
主备模式比较简单,下载安装完成keepalived后进入/etc/keepalved 目录中,首先将keepalived进行备份,使用命令 cp keepalived{,.bek} 将keepalived拷贝到此目录下并加以.bek后缀,如图 0513-06 所示;

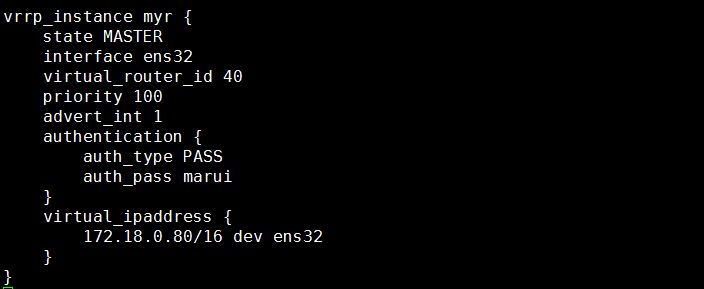

然后对keepalved进行编辑如图 0513-07.jpg 所示:

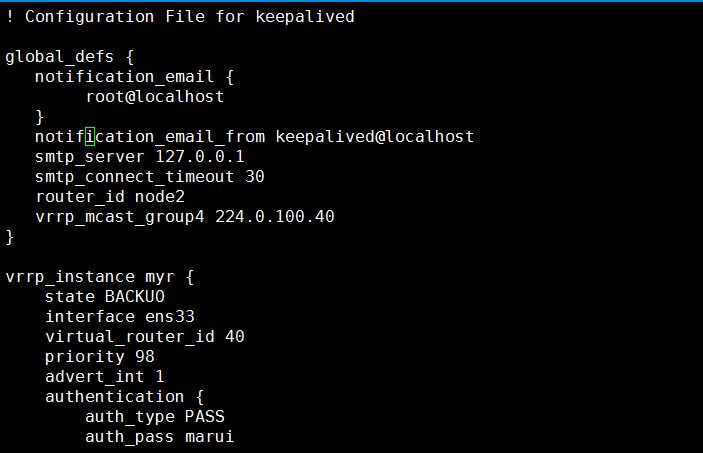

修改其各项参数,然后使用scp命令将其复制到另一个节点上,对另一个节点上的此文件进行修改 如图 0513-08.jpg 所示:

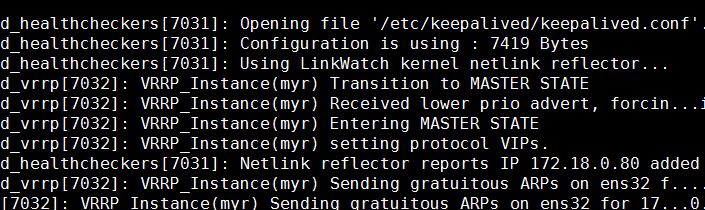

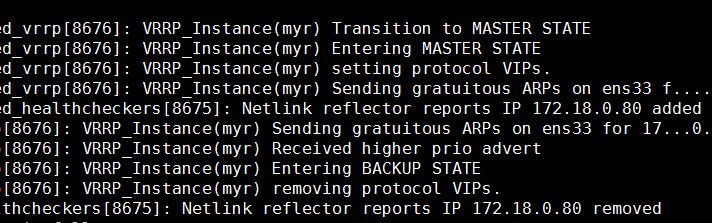

配置完成后,就可以启动服务了,我们使用systemctl start keepalived 命令先启动keepalived,然后在使用 systemctl status keepalived 来查看其状态,可以看到node1为MASTER , node2为BECKUP ; 如示图
0513-09.jpg,0513-10.jpg;
在node1上使用命令 ip a l 可以看到 172.18.0.80 ip以添加到设备ens32上;我们把node1 keepalived 服务stop,则172.18.0.80 ip 移动到node2上;主备模式配置过程就算完成了。需要注意的是,两个节点之间默认是开启抢占模式的,需要把主node的优先级调高至备node的;如不适用抢占模式,则在配置文件中添加 nopreempt 即可;
下面我来看一下双主模式的配置过程:
高可用中的一个服务,一定是一主一备或者一主多备;我们这里所说的双主,在传统意义上,无非就是 多配几个高可用服务,然后,不同的服务,让他们互为主备;所以,我们所说的双主模型,如果有两节点集群,我们再配一个虚拟路由器,对于第二个虚拟路由器来说,我们的物理节点,右侧的是主,左侧的是备,就能够实现双主模式,甚至有三个节点还可以做成主主主模型;
我们下面来演示下双主模型;

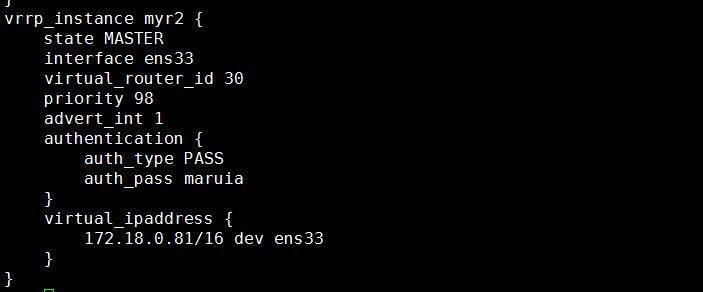

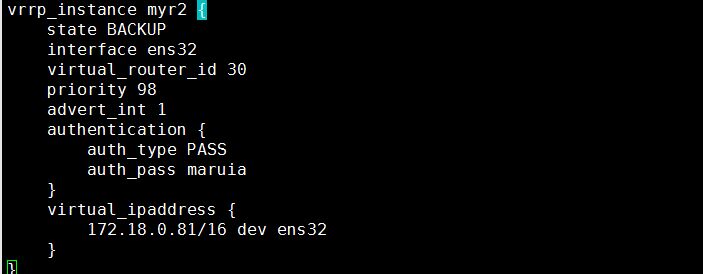

其实很简单,在主备模式的基础上,我们将node1的 vrrp_instance 段复制一份,然后定义为一个新的组,更爱node1上为beckup,优先级为98,虚拟路由器id更改一下,就可;然后在把node2的vrrp_instance同样复制一份,更改为master,优先级为100,虚拟路由器id及ip做出调整即可;如示图: 示图:0513-11.jpg
除此之外,keepalived还可根据实际需要定义多种模式,多主多备等等…
希望通过此篇博客能够加深大家对keepalied的认识,如果能够给大家带来微小的帮助,更是再好不过了!
本篇博客仅供个人学习使用!
原创文章,作者:Marui,如若转载,请注明出处:http://www.178linux.com/75363
