lvs DR模型

LVS 负载均衡

使用lvs部署负载均衡服务器  实现4层tcp调度

lvs一共四种模式   分别是NAT  DR  TUN和FullNAT模式

NAT模式和DR模式部署相对简单而且实用性强

现在部署一下  LVS的DR模型

首先准备三台主机  使用的三台系统都是centos 7.3版本

拓扑图如下

                   ______________

                   |RealServer1_host| (ens37网卡使用的是172.18.6.122)

              /    —————————

            /

  ________

 | DR_host|   (eth0 使用172.18.6.111 eth0:0 使用VIP 172.18.6.200)

  —————

              \

               \   ______________

                  |RealServer2_host| (ens37网卡使用的是172.18.6.124)

                   -————————

DR主机上配置  LVS规则来调度后端的真实主机



lvs DR模型

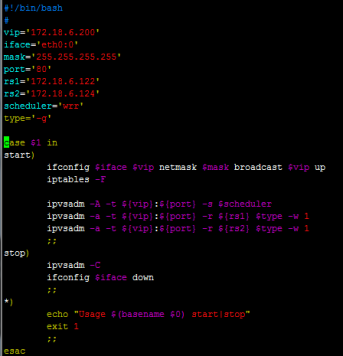

通过脚本来方便配置  只要配置好网卡 关闭防火墙 关闭selinux就可以直接执行脚本了

 脚本写的非常简洁 易懂这里就不做过多的解释了

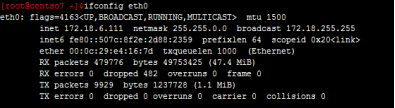

这里需要注意的是  DR这台主机并没有什么需要注意的细节

主要的是vip要配置eth0的子接口上


lvs DR模型


然后是后端的两台主机

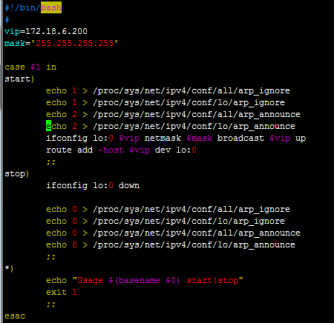

配置好网卡 关闭iptables关闭selinux然后就可以执行脚本了

这台主机要注意的是vip要配置在回环接口的子接口上

网关一定不能指定为前端的DR主机的IP就算指定了也没有用不会转发报文

要配置一条主机路由去往vip的请求要从lo接口出去否则源ip地址会发生改变

echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore    如果请求的ip不是本接口的ip不会响应

echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce 只广播此接口上的ip同网段的地址

lvs DR模型


lvs DR模型


分别使用浏览器进行测试

lvs DR模型

lvs DR模型

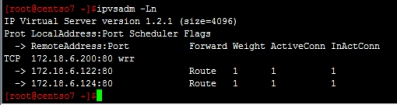

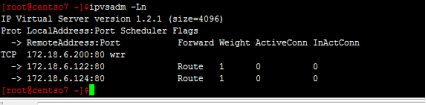

在调度器上查看是否真的是调度器多调度的结果

lvs DR模型
