一、前言

Kubernetes 是Google开源的容器集群管理系统，基于Docker构建一个容器的调度服务，提供资源调度、均衡容灾、服务注册、动态扩缩容等功能套件，目前最新版本为0.6.2。

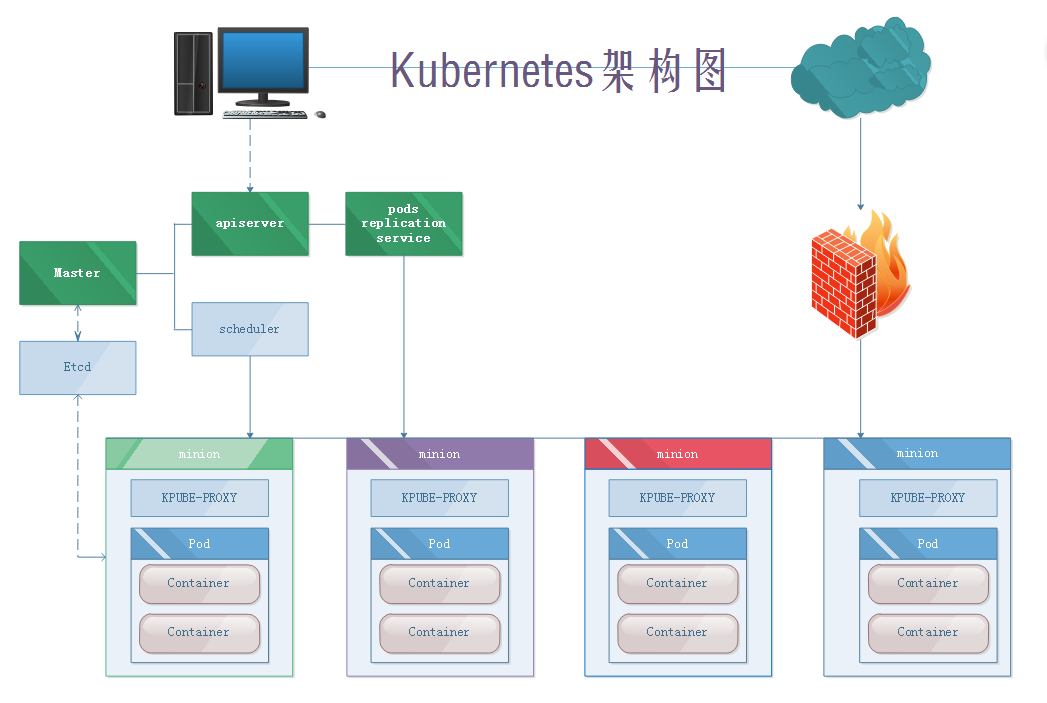

本文介绍如何基于Centos7.0构建Kubernetes平台，在正式介绍之前，大家有必要先理解Kubernetes几个核心概念及其承担的功能。以下为Kubernetes的架构设计图：



Docker之~集群配置1. Pods

在Kubernetes系统中，调度的最小颗粒不是单纯的容器，而是抽象成一个Pod，Pod是一个可以被创建、销毁、调度、管理的最小的部署单元。比如一个或一组容器。

2. Replication Controllers

 Replication Controller是Kubernetes系统中最有用的功能，实现复制多个Pod副本，往往一个应用需要多个Pod来支撑，并且可以保证其复制的副本数，即使副本所调度分配的主宿机出现异常，通过Replication Controller可以保证在其它主宿机启用同等数量的Pod。Replication Controller可以通过repcon模板来创建多个Pod副本，同样也可以直接复制已存在Pod，需要通过Label selector来关联。

3、Services

Services是Kubernetes最外围的单元，通过虚拟一个访问IP及服务端口，可以访问我们定义好的Pod资源，目前的版本是通过iptables的nat转发来实现，转发的目标端口为Kube_proxy生成的随机端口，目前只提供GOOGLE云上的访问调度，如GCE。如果与我们自建的平台进行整合？请关注下篇《kubernetes与HECD架构的整合》文章。

4、Labels

Labels是用于区分Pod、Service、Replication Controller的key/value键值对，仅使用在Pod、Service、 Replication Controller之间的关系识别，但对这些单元本身进行操作时得使用name标签。

5、Proxy

Proxy不但解决了同一主宿机相同服务端口冲突的问题，还提供了Service转发服务端口对外提供服务的能力，Proxy后端使用了随机、轮循负载均衡算法。

说说个人一点看法，目前Kubernetes 保持一周一小版本、一个月一大版本的节奏，迭代速度极快，同时也带来了不同版本操作方法的差异，另外官网文档更新速度相对滞后及欠缺，给初学者带来一定挑战。在上游接入层官方侧重点还放在GCE（Google Compute Engine）的对接优化，针对个人私有云还未推出一套可行的接入解决方案。在v0.5版本中才引用service代理转发的机制，且是通过iptables来实现，在高并发下性能令人担忧。但作者依然看好Kubernetes未来的发展，至少目前还未看到另外一个成体系、具备良好生态圈的平台，相信在V1.0时就会具备生产环境的服务支撑能力。

一、环境部署

1、平台版本说明

1）Centos7.0 OS
2）Kubernetes V0.6.2
3）etcd version 0.4.6
4）Docker version 1.3.2

2、平台环境说明
Docker之~集群配置

3、环境安装

1）系统初始化工作（所有主机）
系统安装-选择[最小化安装]

引用
# yum -y install wget ntpdate bind-utils
# wget http://mirror.centos.org/centos/7/extras/x86_64/Packages/epel-release-7-2.noarch.rpm # yum update
CentOS 7.0默认使用的是firewall作为防火墙，这里改为iptables防火墙（熟悉度更高，非必须）。
1.1、关闭firewall：

# systemctl stop firewalld.service #停止firewall
# systemctl disable firewalld.service #禁止firewall开机启动
1.2、安装iptables防火墙

# yum install iptables-services #安装
# systemctl start iptables.service #最后重启防火墙使配置生效
# systemctl enable iptables.service #设置防火墙开机启动
2）安装Etcd（192.168.1.10主机）

# mkdir -p /home/install && cd /home/install
# wget https://github.com/coreos/etcd/releases/download/v0.4.6/etcd-v0.4.6-linux-amd64.tar.gz
# tar -zxvf etcd-v0.4.6-linux-amd64.tar.gz
# cd etcd-v0.4.6-linux-amd64
# cp etcd* /bin/
# /bin/etcd -version
   etcd version 0.4.6


启动服务etcd服务，如有提供第三方管理需求，另需在启动参数中添加“-cors=’*’”参数。

引用

# mkdir /data/etcd
# /bin/etcd -name etcdserver -peer-addr 192.168.1.10:7001 -addr 192.168.1.10:4001 -data-dir /data/etcd -peer-bind-addr 0.0.0.0:7001 -bind-addr 0.0.0.0:4001 &

配置etcd服务防火墙，其中4001为服务端口，7001为集群数据交互端口。

引用

# iptables -I INPUT -s 192.168.1.0/24 -p tcp --dport 4001 -j ACCEPT
# iptables -I INPUT -s 192.168.1.0/24 -p tcp --dport 7001 -j ACCEPT

3）安装Kubernetes（涉及所有Master、Minion主机）
通过yum源方式安装，默认将安装etcd, docker, and cadvisor相关包。

引用

# curl https://copr.fedoraproject.org/coprs/eparis/kubernetes-epel-   7/repo/epel-7/eparis-kubernetes-epel-7-epel-7.repo -o /etc/yum.repos.d/eparis-kubernetes-epel-7-epel-7.repo
#yum -y install kubernetes


升级至v0.6.2，覆盖bin文件即可，方法如下：

引用

# mkdir -p /home/install && cd /home/install
# wget https://github.com/GoogleCloudPlatform/kubernetes/releases/download/v0.6.2/kubernetes.tar.gz
# tar -zxvf kubernetes.tar.gz
# tar -zxvf kubernetes/server/kubernetes-server-linux-amd64.tar.gz
# cp kubernetes/server/bin/kube* /usr/bin


校验安装结果，出版以下信息说明安装正常。

引用

[root@SN2014-12-200 bin]# /usr/bin/kubectl version
Client Version: version.Info{Major:"0", Minor:"6+", GitVersion:"v0.6.2", GitCommit:"729fde276613eedcd99ecf5b93f095b8deb64eb4", GitTreeState:"clean"}
Server Version: &version.Info{Major:"0", Minor:"6+", GitVersion:"v0.6.2", GitCommit:"729fde276613eedcd99ecf5b93f095b8deb64eb4", GitTreeState:"clean"}


4）Kubernetes配置（仅Master主机）
master运行三个组件,包括apiserver、scheduler、controller-manager，相关配置项也只涉及这三块。

4.1、【/etc/kubernetes/config】

# Comma seperated list of nodes in the etcd cluster
KUBE_ETCD_SERVERS="--etcd_servers=http://192.168.1.10:4001"

# logging to stderr means we get it in the systemd journal
KUBE_LOGTOSTDERR="--logtostderr=true"

# journal message level, 0 is debug
KUBE_LOG_LEVEL="--v=0"

# Should this cluster be allowed to run privleged docker containers
KUBE_ALLOW_PRIV="--allow_privileged=false"

4.2、【/etc/kubernetes/apiserver】

view plainprint?
# The address on the local server to listen to.
KUBE_API_ADDRESS="--address=0.0.0.0"
# The port on the local server to listen on.
KUBE_API_PORT="--port=8080"
# How the replication controller and scheduler find the kube-apiserver
KUBE_MASTER="--master=192.168.1.200:8080"
# Port minions listen on
KUBELET_PORT="--kubelet_port=10250"
# Address range to use for services
KUBE_SERVICE_ADDRESSES="--portal_net=10.254.0.0/16"
# Add you own!
KUBE_API_ARGS=""
view plainprint?
# Comma seperated list of minions
KUBELET_ADDRESSES="--machines= 192.168.1.201,192.168.1.202"

# Add you own!
KUBE_CONTROLLER_MANAGER_ARGS=""

4.4、【/etc/kubernetes/scheduler】



view plainprint?
# Add your own!
KUBE_SCHEDULER_ARGS=""

启动master侧相关服务
# systemctl daemon-reload
# systemctl start kube-apiserver.service kube-controller-manager.service kube-scheduler.service
# systemctl enable kube-apiserver.service kube-controller-manager.service kube-scheduler.service

5）Kubernetes配置（仅minion主机）
minion运行两个组件,包括kubelet、proxy，相关配置项也只涉及这两块。
Docker启动脚本更新
# vi /etc/sysconfig/docker
添加：-H tcp://0.0.0.0:2375，最终配置如下，以便以后提供远程API维护。
OPTIONS=–selinux-enabled -H tcp://0.0.0.0:2375 -H fd://

修改minion防火墙配置，通常master找不到minion主机多半是由于端口没有连通。
iptables -I INPUT -s 192.168.1.200 -p tcp –dport 10250 -j ACCEPT

修改kubernetes minion端配置，以192.168.1.201主机为例，其它minion主机同理。
5.1、【/etc/kubernetes/config】

view plainprint?
# Comma seperated list of nodes in the etcd cluster
KUBE_ETCD_SERVERS="--etcd_servers=http://192.168.1.10:4001"

# logging to stderr means we get it in the systemd journal
KUBE_LOGTOSTDERR="--logtostderr=true"

# journal message level, 0 is debug
KUBE_LOG_LEVEL="--v=0"

# Should this cluster be allowed to run privleged docker containers
KUBE_ALLOW_PRIV="--allow_privileged=false"

5.2、【/etc/kubernetes/kubelet】

view plainprint?
###
# kubernetes kubelet (minion) config

# The address for the info server to serve on (set to 0.0.0.0 or "" for all interfaces)
KUBELET_ADDRESS="--address=0.0.0.0"

# The port for the info server to serve on
KUBELET_PORT="--port=10250"

# You may leave this blank to use the actual hostname
KUBELET_HOSTNAME="--hostname_override=192.168.1.201"

# Add your own!
KUBELET_ARGS=""

5.3、【/etc/kubernetes/proxy】

view plainprint?
KUBE_PROXY_ARGS=""

启动kubernetes服务

# systemctl daemon-reload
# systemctl enable docker.service kubelet.service kube-proxy.service
# systemctl start docker.service kubelet.service kube-proxy.service

3、校验安装(在master主机操作，或可访问master主机8080端口的client api主机)
1) kubernetes常用命令

# kubectl get minions    #查查看minion主机
# kubectl get pods    #查看pods清单
# kubectl get services 或 kubectl get services -o json    #查看service清单
# kubectl get replicationControllers    #查看replicationControllers清单
# for i in `kubectl get pod|tail -n +2|awk '{print $1}'`; do kubectl delete pod $i; done    #删除所有pods

或者通过Server api for REST方式（推荐，及时性更高）：

# curl -s -L http://192.168.1.200:8080/api/v1beta1/version | python -mjson.tool    #查看kubernetes版本
# curl -s -L http://192.168.1.200:8080/api/v1beta1/pods | python -mjson.tool    #查看pods清单
# curl -s -L http://192.168.1.200:8080/api/v1beta1/replicationControllers | python -mjson.tool    #查看replicationControllers清单
# curl -s -L http://192.168.1.200:8080/api/v1beta1/minions | python -m json.tool    #查查看minion主机
# curl -s -L http://192.168.1.200:8080/api/v1beta1/services | python -m json.tool    #查看service清单

<

p style=”text-indent:2em;”>
注：在新版kubernetes中，所有的操作命令都整合至kubectl，包括kubecfg、kubectl.sh、kubecfg.sh等

2）创建测试pod单元

# /home/kubermange/pods && cd /home/kubermange/pods
   # vi apache-pod.json

view plainprint?
{
  "id": "fedoraapache",
  "kind": "Pod",
  "apiVersion": "v1beta1",
  "desiredState": {
    "manifest": {
      "version": "v1beta1",
      "id": "fedoraapache",
      "containers": [{
        "name": "fedoraapache",
        "image": "fedora/apache",
        "ports": [{
          "containerPort": 80,
          "hostPort": 8080
        }]
      }]
    }
  },
  "labels": {
    "name": "fedoraapache"
  }
}

                       # kubectl create -f apache-pod.json
                       # kubectl get pod

<p>
    NAME                IMAGE(S)            HOST                LABELS              STATUS<br />

fedoraapache fedora/apache 192.168.1.202/ name=fedoraapache Running
 启动浏览器访问http://192.168.1.202:8080/，对应的服务端口切记在iptables中已添加。效果图如下：
 观察kubernetes在etcd中的数据存储结构
Docker之~集群配置
观察单个pods的数据存储结构，以json的格式存储。
  Docker之~集群配置


二、实战操作

任务：通过Kubernetes创建一个LNMP架构的服务集群，以及观察其负载均衡，涉及镜像“yorko/webserver”已经push至registry.hub.docker.com，大家可以通过“docker pull yorko/webserver”下载

# mkdir -p /home/kubermange/replication && mkdir -p /home/kubermange/service
# cd /home/kubermange/replication


    </div>
</div>
<blockquote>
    <p style="text-indent:2em;">
        1、 创建一个replication ，本例直接在replication模板中创建pod并复制，也可独立创建pod再通过replication来复制。<br />

【replication/lnmp-replication.json】

view plainprint?
{
  "id": "webserverController",
  "kind": "ReplicationController",
  "apiVersion": "v1beta1",
  "labels": {"name": "webserver"},
  "desiredState": {
    "replicas": 2,
    "replicaSelector": {"name": "webserver_pod"},
    "podTemplate": {
      "desiredState": {
         "manifest": {
           "version": "v1beta1",
           "id": "webserver",
           "volumes": [
             {"name":"httpconf", "source":{"hostDir":{"path":"/etc/httpd/conf"}}},
             {"name":"httpconfd", "source":{"hostDir":{"path":"/etc/httpd/conf.d"}}},
             {"name":"httproot", "source":{"hostDir":{"path":"/data"}}}
            ],
           "containers": [{
             "name": "webserver",
             "image": "yorko/webserver",
             "command": ["/bin/sh", "-c", "/usr/bin/supervisord -c /etc/supervisord.conf"],
             "volumeMounts": [
               {"name":"httpconf", "mountPath":"/etc/httpd/conf"},
               {"name":"httpconfd", "mountPath":"/etc/httpd/conf.d"},
               {"name":"httproot", "mountPath":"/data"}
              ],
             "cpu": 100,
             "memory": 50000000,
             "ports": [{
               "containerPort": 80,
             },{
               "containerPort": 22,
            }]
           }]
         }
       },
       "labels": {"name": "webserver_pod"},
      },
  }
}

</div>
<p style="text-indent:2em;">
    执行创建命令<br />

kubectl create -f lnmp-replication.json

观察生成的pod副本清单：
[root@SN2014-12-200 replication]# kubectl get pod

NAME                                   IMAGE(S)            HOST                LABELS               STATUS
84150ab7-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.202/      name=webserver_pod   Running
84154ed5-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.201/      name=webserver_pod   Running
840beb1b-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.202/      name=webserver_pod   Running
84152d93-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.202/      name=webserver_pod   Running
840db120-89f8-11e4-970d-000c292f1620   yorko/webserver          192.168.1.201/      name=webserver_pod   Running
8413b4f3-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.201/      name=webserver_pod   Running

    </div>
</div>
<p style="text-indent:2em;">
    2、创建一个service，通过selector指定 "name": "webserver_pod"与pods关联。

【service/lnmp-service.json】

view plainprint?
{
  "id": "webserver",
  "kind": "Service",
  "apiVersion": "v1beta1",
  "selector": {
    "name": "webserver_pod",
  },
  "protocol": "TCP",
  "containerPort": 80,
  "port": 8080
}

    执行创建命令：
    # kubectl create -f lnmp-service.json
    登录minion主机（192.168.1.201），查询主宿机生成的iptables 转发规则（最后一行）
    # iptables -nvL -t nat
    <p>
        &nbsp;
    </p>
    <div style="margin:10px;" class="quote">
        <div class="quote-content">

Chain KUBE-PROXY (2 references)
pkts bytes target     prot opt in     out     source               destination
    2   120 REDIRECT   tcp  --  *      *       0.0.0.0/0            10.254.102.162       /* kubernetes */ tcp dpt:443 redir ports 47700
    1    60 REDIRECT   tcp  --  *      *       0.0.0.0/0            10.254.28.74         /* kubernetes-ro */ tcp dpt:80 redir ports 60099
    0     0 REDIRECT   tcp  --  *      *       0.0.0.0/0            10.254.216.51        /* webserver */ tcp dpt:8080 redir ports 40689



        </div>
    </div>
    <h3 style="text-indent:2em;">
        访问测试，http://192.168.1.201:40689/info.php，刷新浏览器发现proxy后端的变化，默认为随机轮循算法。<br />

Docker之~集群配置
Docker之~集群配置



三、测试过程

1、pods自动复制、销毁测试，观察kubernetes自动保持副本数（6份）
删除replicationcontrollers中一个副本fedoraapache
[root@SN2014-12-200 pods]# kubectl delete pods fedoraapache
I1219 23:59:39.305730    9516 restclient.go:133] Waiting for completion of operation 142530
fedoraapache
    <p>
        &nbsp;
    </p>
    <div style="margin:10px;" class="quote">
        <div class="quote-content">

[root@SN2014-12-200 pods]# kubectl get pods
NAME                                   IMAGE(S)            HOST                LABELS              STATUS
5d70892e-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.201/      name=fedoraapache   Running
5d715e56-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running
5d717f8d-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running
5d71c584-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.201/      name=fedoraapache   Running
5d71a494-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running

        </div>
    </div>
    <p style="text-indent:2em;">
        #自动生成出一个副本，保持6份的效果
    </p>
    <div style="margin:10px;" class="quote">
        <div class="quote-content">

[root@SN2014-12-200 pods]# kubectl get pods
NAME                                   IMAGE(S)            HOST                LABELS              STATUS
5d717f8d-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running
5d71c584-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.201/      name=fedoraapache   Running
5d71a494-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running
2a8fb993-8798-11e4-970d-000c292f1620   fedora/apache       192.168.1.201/      name=fedoraapache   Running
5d70892e-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.201/      name=fedoraapache   Running
5d715e56-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running



        </div>
    </div>
    <div style="text-align:left;" class="textbox-bottom">
        &nbsp;1）pod中hostPort为空，而replicationcontrollers为指定端口，则异常；两侧都指定端口，相同或不同时都异常；pod的hostport为指定，另replicationcon为空，则正常；pod的hostport为空，另replicationcon为空，则正常；结论是在replicationcontrollers场景不能指定hostport，否则异常，待持续测试。<br />

 2）结论：在replicationcontronllers.json中，”replicaSelector”: {“name”: “webserver_pod”}要与”labels”: {“name”: “webserver_pod”}以及service中的”selector”: {“name”: “webserver_pod”｝保持一致；

原创文章，作者：renjin，如若转载，请注明出处：http://www.178linux.com/78816

赞 (0)
renjinrenjin
0
上一篇 2015-03-21
下一篇 2015-03-23

相关推荐

  • 文本处理三剑客之Gawk ✧

        AWK可以说是一种语言，他有着自己的语法，可以实现函数定义，变量赋值，条件选择（循环，判断，选择）…总之是值得深入研究一下的。     AWK的起源：是个报告生成器，可以格式化文本输出内容，它的命名是由Aho,Weinberger，Kernighan三位作者首…

    Linux干货 2016-09-21

  • 系统基础之文件管理grep练习题

    1、显示/proc/meminfo文件中以大小s开头的行； (要求：使用三种方式) [root@wen-7 ~]# grep -i "^s" /proc/meminfo  SwapCached:       &…

    Linux干货 2016-08-07

  • 五种开源协议的比较（BSD,GPL,LGPL,Apache,BSD）

    BSD开源协议（original BSD license、FreeBSD license、Original BSD license） BSD开源协议是一个给于使用者很大自由的协议。基本上使用者可以”为所欲为”,可以自由的使用，修改源代码，也可以将修改后的代码作为开源或者专有软件再发布。 但”为所欲为”的前提当你发布使用了BSD协议的代码，或则以BSD协议代码…

    Linux干货 2016-01-16

  • raid5 阵列

    1 fdisk 分区sdb2,sdd1,sde1, 2  新建raid5 [root@localhost ~]# mdadm -C /dev/md5 -a yes  -l 5  -n 3 -x 1 /dev/sdd1 /dev/sde1  /dev/sdf  /dev/sdb2  3   …

    Linux干货 2017-04-25
  • wordpress和discuz的负载均衡（lvs-dr） Linux干货

    wordpress和discuz的负载均衡（lvs-dr）

    wordpress和discuz的负载均衡 实验目的：利用lvs-dr模型实现wordpress和discuz的负载均衡 实验要求：客户端访问wordpress或discuz服务器时，无论被调度至哪台RS上，其会话和访问的页面都应保持一致； 实验环境：一台server用作VS，两台server用作RS，一台server用于部署mysql、NFS、wordpr…

    2017-05-13

  • 关于文件 atime mtime gtime 专题–2016-07-27

    Linux文件组成部分：元数据（metadata）和数据（date） 元数据的查看方式：使用stat命令； 数据的查看方式：文本格式使用 cat nano查看及修改即可； stat命令： 功能说明：显示文件或文件系统的状态 语法： stat  [OPTION] …  FILE… 参数：   举例： [ro…

    Linux干货 2016-08-04
电话咨询
在线咨询
