一、实现从根，com,rj.com 模拟互联网的DNS架构

DNS（Domain Name System，域名系统），因特网上作为域名和IP地址相互映射的一个分布式数据库，能够使用户更方便的访问互联网，而不用去记住能够被机器直接读取的IP数串。

接下来就一起开始搭建吧

首先，我们需要计划好实验环境，包括实验的步骤思路

1）实验环境（最好是画图展示，能使思路清晰）

a) ip地址

b) 系统版本（我这里使用Centos7）

c) 软件版本（使用Centos7光盘内的版本，默认应该是bind-9.9.4）

2）实验步骤思路

a) 搭建根服务器，将根服务器的信息拷贝到其他所有服务器上

b) 搭建com服务器，rj.com服务器，www.rj.com主机

c) 搭建运营商服务器

d) 配置客户机DNS指向运营商服务器

e) 客户机解析www.rj.com主机

客户机-（dns指向）->运营商-（/var/named/named.ca）->根服务器-（/var/named/named.ca）->com服务器-(com.zone)->rj.com服务器-(rj.com.zone)->www.rj.com主机

二、实验环境:

根服务器：

Name:rootdns

IP:192.168.99.60

com服务器：

Name:comdns

IP:192.168.99.61

rj.com服务器：

Name:rjcom

IP:192.168.99.62

www.rj.com主机：

Name:wwwrjcom

IP:192.168.99.63

运营商DNS服务器：

Name:dxdns

IP:192.168.99.64

客户机：

IP:192.168.99.65

DNS:192.168.99.64

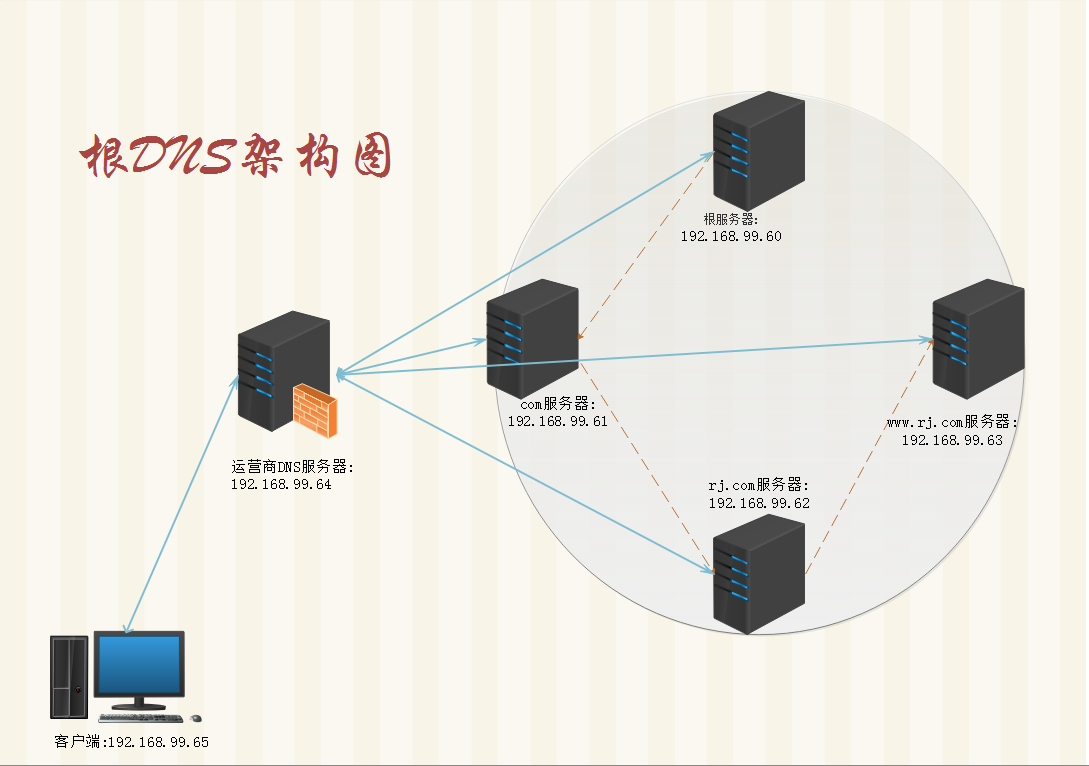

三、设计拓扑图

根DNS域名解析的实现

四、服务器配置:

A、根服务器的配置

1、修改主机名（由于需要机器较多，便于自己识别）

[root@dns ~]# hostnamectl set-hostname rootdns
[root@rootdns ~]#

2、配置网络接口

[root@rootdns ~]# vim /etc/sysconfig/network-scripts/ifcfg-eno16777736
DEVICE=eno16777736
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.99.60
PREFIX=16

3、清除防火墙

[root@rootdns ~]# iptables -F

4、安装bind

[root@rootdns ~]# yum install -y bind

5、编辑DNS主配文件

[root@rootdns ~]#  vim /etc/named.conf
 //      listen-on port 53 { 127.0.0.1; };
//      allow-query     { localhost; };

不修改则默认只监听在本机127.0.0.1并且只能从本机查询，建议注释掉上述两行

dnssec-enable no;
dnssec-validation no;

上述两项的yes改为no，这两项yes是使用加密及签名来保证DNS服务器通信安全的，由于我们没有使用，所以必须改为no，否则下级DNS是无法与上级DNS进行通信的

zone "." IN {
type master;
file "named.ca";
};
修改根的类型：hint-->master

6、重写根的解析文件/var/named/named.ca

[root@rootdns ~]# cd /var/named/
[root@rootdns named]# echo >named.ca ## 清空原来的数据
[root@rootdns named]# vim named.ca ## 手动输入，也可以根据/var/named/下的模板修改
$TTL 1D
. IN SOA dns.root. admin.root. ( 1 1D 1H 1W 1D )
. IN NS dns.root.
dns.root. IN A 192.168.99.60
com IN NS dns.com.
dns.com. IN A 192.168.99.61
[root@rootdns named]#

7、检查配置文件语法有无错误

[root@rootdns named]# named-checkconf
[root@rootdns named]# named-checkzone . named.ca ## 检查根DNS配置文件
zone ./IN: loaded serial 1
OK
[root@rootdns named]#

8、启动根服务器

[root@rootdns named]# systemctl start named
[root@rootdns named]# ss -tnlp ## 查看端口是否启动，默认53号端口

9、.服务器本机使用dig检测解析效果

[root@rootdns named]# dig dns.root.
; <<>> DiG 9.9.4-RedHat-9.9.4-29.el7 <<>> dns.root.
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 26131
;; flags: qr aa rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 1, ADDITIONAL: 1
;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;dns.root. IN A
;; ANSWER SECTION:
dns.root. 86400 IN A 192.168.99.60
;; AUTHORITY SECTION:
. 86400 IN NS dns.root.
;; Query time: 1 msec
;; SERVER: 127.0.0.1#53(127.0.0.1) ## 表示通过哪台DNS服务器查询，127表示本机
;; WHEN: Thu Apr  6 23:56:27 2017
;; MSG SIZE  rcvd: 66

能得出如上解析信息，说明dns.root服务器可以正常提供解析服务了

B、com服务器的配置

1、前面4步同上，只是主机名与IP地址改为对应信息就可以了

5、编辑DNS主配文件

[root@comdns ~]# vim /etc/named.conf
 //      listen-on port 53 { 127.0.0.1; };
//      allow-query     { localhost; };

注释掉上述两行

dnssec-enable no;
dnssec-validation no;

上述两项的yes改为no

zone "." IN {
type hint;
file "named.ca";
};
zone "com" IN {
type master;
file "com.zone";
};

根区域无需修改；新增com区域信息

6、复制.服务器上的named.ca文件到com服务器上

[root@rootdns named]# scp named.ca 192.168.99.61:/var/named/named.ca
## 在根服务器上操作，如果不在/var/named/目录下要补上路径

删除named.ca的最后两行

[root@comdns ~]# cd /var/named/
[root@comdns named]# cat named.ca ## 只保留根区域的信息即可
$TTL 1D
. IN SOA dns.root. admin.root. ( 1 1D 1H 1W 1D )
. IN NS dns.root.
dns.root. IN A 192.168.99.60
[root@comdns named]#

7、新建com域的解析数据库，修改相应权限

[root@comdns named]# vim com.zone ## 新建区域文件，要和配置文件里面写的名称一致
$TTL 1D ## 格式可以参照/var/named/目录下的文件
com. IN SOA dns.com. admin.com. ( 1 1D 1H 1W 1D )
com. IN NS dns.com.
dns.com. IN A 192.168.99.61
rj.com. IN NS dns.rj.com.
dns.rj.com. IN A 192.168.99.62
[root@comdns named]# chgrp named com.zone ## 修改文件所属组为named组
[root@comdns named]# chmod o-r com.zone ## 修改其他人对此文件没有任何权限

8、检查配置文件语法有无错误

[root@comdns named]# named-checkconf
[root@comdns named]# named-checkzone com com.zone
zone com/IN: getaddrinfo(dns.rj.com) failed: Temporary failure in name resolution
zone com/IN: loaded serial 1
OK
[root@comdns named]#

这里报出了一个获取dns.rj.com域信息失败的错误，不用担心，正是因为我们的下级域rj.com还没有搭建出来

9、启动dns.com服务器

[root@comdns named]# systemctl start named
[root@comdns named]# ss -tnlp  ## 查看端口是否启动，默认53号端口

10、在dns.com服务器上测试解析效果

[root@comdns named]# dig dns.com.
; <<>> DiG 9.9.4-RedHat-9.9.4-29.el7 <<>> dns.com.
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 974
;; flags: qr aa rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 1, ADDITIONAL: 1
;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;dns.com. IN A
;; ANSWER SECTION:
dns.com. 86400 IN A 192.168.99.61
;; AUTHORITY SECTION:
com. 86400 IN NS dns.com.
;; Query time: 1 msec
;; SERVER: 127.0.0.1#53(127.0.0.1) ## 表示通过哪台DNS服务器查询，127表示本机
;; WHEN: Tue Apr 18 10:59:20 2017
;; MSG SIZE  rcvd: 66

有结果和上述信息类似时说明dns.com服务器解析没问题

[root@comdns named]# dig dns.root.
; <<>> DiG 9.9.4-RedHat-9.9.4-29.el7 <<>> dns.root.
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 33005
;; flags: qr rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 1, ADDITIONAL: 1
;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;dns.root. IN A
;; ANSWER SECTION:
dns.root. 86400 IN A 192.168.99.60
;; AUTHORITY SECTION:
. 86389 IN NS dns.root.
;; Query time: 4 msec
;; SERVER: 127.0.0.1#53(127.0.0.1) ## 表示通过哪台DNS服务器查询，127表示本机
;; WHEN: 二 4月 18 17:47:04 CST 2017
;; MSG SIZE  rcvd: 66

有上述结果时说明com服务器是可以查询到根的

C、rj.com服务器的配置

1、前4步和.服务器的配置操作相同，只是主机名与IP地址改为对应信息就可以了

5、编辑DNS主配文件

[root@rjcom ~]# vim /etc/named.conf
 //      listen-on port 53 { 127.0.0.1; };
//      allow-query     { localhost; };

注释掉上述两行

dnssec-enable no;
dnssec-validation no;

上述两项的yes改为no

zone "." IN {
        type hint;
        file "named.ca";
};
zone "rj.com" IN {
        type master;
        file "rj.com.zone";
};

根区域无需修改；新增rj.com区域

6、复制dns.com服务器上的named.ca文件到dns.rj.com服务器上

[root@rootdns named]# scp named.ca 192.168.99.62:/var/named/named.ca
  ## 在根服务器上操作，如果不在/var/named/目录下要补上路径

删除named.ca的最后两行

[root@rjcom ~]# cd /var/named
[root@rjcom named]# cat named.ca ## 只保留根区域的信息即可
$TTL 1D
. IN SOA dns.root. admin.root. ( 1 1D 1H 1W 1D )
. IN NS dns.root.
dns.root. IN A 192.168.99.60
[root@rjcom named]#

7、新建rj.com域的解析数据库，修改相应权限

[root@rjcom named]# vim rj.com.zone
## 新建区域文件，要和配置文件里面写的名称一致
$TTL 1D ## 格式可以参照/var/named/目录下的文件
@ IN SOA dns.rj.com. admin.rj.com. ( 1 1D 1H 1W 1D )
@ IN NS dns.rj.com.
dns.rj.com. IN A 192.168.99.62
www IN A 192.168.99.63
[root@rjcom named]# chgrp named rj.com.zone
## 修改文件所属组为named组
[root@rjcom named]# chmod o-r rj.com.zone
## 修改其他人对此文件没有任何权限

8、检查配置文件语法有无错误

[root@rjcom named]# named-checkconf
[root@rjcom named]# named-checkzone rj.com rj.com.zone
zone rj.com/IN: loaded serial 1
OK
[root@rjcom named]#

9、启动dns.rj.com服务器

[root@rjcom named]# systemctl start named
[root@rjcom named]# ss -tnlp ## 查看端口是否启动，默认53号端口

10、在dns.rj.com服务器上测试解析效果

[root@rjcom named]# dig dns.rj.com
; <<>> DiG 9.9.4-RedHat-9.9.4-29.el7 <<>> dns.rj.com
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 23110
;; flags: qr aa rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 1, ADDITIONAL: 1
;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;dns.rj.com. IN A
;; ANSWER SECTION:
dns.rj.com. 86400 IN A 192.168.99.62
;; AUTHORITY SECTION:
rj.com. 86400 IN NS dns.rj.com.
;; Query time: 1 msec
;; SERVER: 127.0.0.1#53(127.0.0.1) ## 表示通过哪台DNS服务器查询，127表示本机
;; WHEN: 二 4月 18 17:40:04 CST 2017
;; MSG SIZE  rcvd: 72

有上述结果时说明dns.rj.com服务器解析没问题

[root@rjcom named]# dig dns.root.
; <<>> DiG 9.9.4-RedHat-9.9.4-29.el7 <<>> dns.root.
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 8606
;; flags: qr rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 1, ADDITIONAL: 1
;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;dns.root. IN A
;; ANSWER SECTION:
dns.root. 86400 IN A 192.168.99.60
;; AUTHORITY SECTION:
. 86366 IN NS dns.root.
;; Query time: 2 msec
;; SERVER: 127.0.0.1#53(127.0.0.1) ## 表示通过哪台DNS服务器查询，127表示本机
;; WHEN: Tue Apr 18 10:59:20 2017
;; MSG SIZE  rcvd: 66

有上述结果时说明dns.rj.com是可以查询到根的

运营商DNS服务器的配置

1、前4步和.服务器的配置操作相同，只是主机名与IP地址改为对应信息就可以了
5、编辑DNS主配文件

[root@dxdns ~]# vim /etc/named.conf
 //      listen-on port 53 { 127.0.0.1; };
//      allow-query     { localhost; };

注释掉上述两行

dnssec-enable no;
dnssec-validation no;

上述两项的yes改为no，zone区域无需修改

6、复制dns.com服务器上的named.ca文件到dns.dx服务器上

[root@rootdns ~]# scp named.ca 192.168.99.64:/var/named/named.ca
 ## 在根服务器上操作，如果不在/var/named/目录下要补上路径

删除named.ca的最后两行

[root@dxdns ~]# cd /var/named
[root@dxdns named]# cat named.ca ## 只保留根区域的信息即可
$TTL 1D
. IN SOA dns.root. admin.root. ( 1 1D 1H 1W 1D )
. IN NS dns.root.
dns.root. IN A 192.168.99.60
[root@dns named]#

7、检查配置文件语法有无错误,由于没有新增任何区域解析数据库文件，所以无需检查区域解析数据库存文件

[root@dns named]# named-checkconf

8、启动dns.dx服务器

[root@dxdns named]# systemctl start named
[root@dxdns named]# ss -tnlp ## 查看端口是否启动，默认53号端口

9、在dns.dx服务器上测试解析效果

[root@dns named]# dig dns.root.
; <<>> DiG 9.9.4-RedHat-9.9.4-29.el7 <<>> dns.root.
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 32756
;; flags: qr rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 1, ADDITIONAL: 1
;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;dns.root. IN A
;; ANSWER SECTION:
dns.root. 86400 IN A 192.168.99.60
;; AUTHORITY SECTION:
. 86136 IN NS dns.root.
;; Query time: 2 msec
;; SERVER: 127.0.0.1#53(127.0.0.1) ## 表示通过哪台DNS服务器查询，127表示本机
;; WHEN: Tue Apr 18 10:59:40 2017
;; MSG SIZE  rcvd: 66
[root@dns named]#

能够得到上述结果时，说明运营商的DNS服务器是可以寻找到根DNS的

[root@dns named]# dig www.rj.com
; <<>> DiG 9.9.4-RedHat-9.9.4-29.el7 <<>> dig www.rj.com
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NXDOMAIN, id: 26532
;; flags: qr rd ra; QUERY: 1, ANSWER: 0, AUTHORITY: 1, ADDITIONAL: 1
;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;dig. IN A
;; AUTHORITY SECTION:
. 10800 IN SOA dns.root. admin.root. 1 86400 3600 604800 86400
;; Query time: 3 msec
;; SERVER: 127.0.0.1#53(127.0.0.1)
;; WHEN: Tue Apr 18 10:59:20 2017
;; MSG SIZE  rcvd: 81
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 39968
;; flags: qr rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 1, ADDITIONAL: 2
;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;www.rj.com. IN A
;; ANSWER SECTION:
www.rj. 85427 IN A 192.168.99.63
;; AUTHORITY SECTION:
rj.com. 85419 IN NS dns.rj.com.
;; ADDITIONAL SECTION:
dns.rj.com. 85419 IN A 192.168.99.62
;; Query time: 0 msec
;; SERVER: 127.0.0.1#53(127.0.0.1) ## 表示通过哪台DNS服务器查询，127表示本机
;; WHEN: Tue Apr 18 10:57:49 2017
;; MSG SIZE  rcvd: 92
[root@dns named]#

能够得到上述结果时，说明整个运营商的DNS服务器的转发解析是完全没问题的。可以开始为客户机提供DNS服务了

客户机配置运营商DNS服务器IP地址做全网解析测试

[root@chen ~]# vim /etc/sysconfig/network-scripts/ifcfg-eno16777736
DEVICE=eno16777736
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.99.65
PREFIX=16
DNS1=192.168.99.64

客户机的DNS地址指向运营商的DNS服务器IP

[root@chen ~]# dig dns.root.
; <<>> DiG 9.9.4-RedHat-9.9.4-29.el7 <<>> dns.root.
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 31081
;; flags: qr rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 1, ADDITIONAL: 1
;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;dns.root. IN A
;; ANSWER SECTION:
dns.root. 84609 IN A 192.168.99.60
;; AUTHORITY SECTION:
. 84609 IN NS dns.root.
;; Query time: 1 msec
;; SERVER: 192.168.99.64#53(192.168.99.64) ## 通过设置的dxdns服务器进行查询
;; WHEN: Tue Apr 18 10:57:20 2017
;; MSG SIZE  rcvd: 66
[root@chen ~]#

能够得到上述结果时，说明客户机是可以通过运营商的DNS服务器寻找到根DNS的

[root@chen ~]# dig www.rj.com
; <<>> DiG 9.9.4-RedHat-9.9.4-29.el7 <<>> www.rj.com
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 5575
;; flags: qr rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 1, ADDITIONAL: 2
;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;www.rj.com. IN A
;; ANSWER SECTION:
www.rj.com. 84500 IN A 192.168.99.63
;; AUTHORITY SECTION:
rj.com. 84492 IN NS dns.rj.com.
;; ADDITIONAL SECTION:
dns.rj.com. 84492 IN A 192.168.99.62
;; Query time: 3 msec
;; SERVER: 192.168.99.64#53(192.168.99.64) ## 通过设置的dxdns服务器进行查询
;; WHEN: Tue Apr 18 10:58:20 2017
;; MSG SIZE  rcvd: 92

到此为止，一个完整的模拟互联网的DNS架构就完成了。

原创文章，作者：kang，如若转载，请注明出处：http://www.178linux.com/79154

赞 (0)
kangkang
0
上一篇 2017-04-24
下一篇 2017-04-25

相关推荐

  • 马哥教育网络班第19期+第8周课程练习

    1、请描述网桥、集线器、二层交换机、三层交换机、路由器的功能、使用场景与区别。 网桥：一种网路装置，负责网路桥接，将网络的多个网段在数据链路层连接起来。 集线器：将多条以太网线或光纤集合连接在同一段物理介质下的装置。工作在物理层。 二层交换机：工作在数据链路层，交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表。在今后的通…

    Linux干货 2016-08-22

  • Linux文件查找之find命令

    前言：        Linux文件种类繁多，难免在维护Linux中会忘记文件的路径。所有在维护Linux中学好查找命令是非常必要的。     Linux查找命令有很多，比如 whereis，type，which，locate，find（重点）。  &nbsp…

    Linux干货 2015-06-15

  • Centos 5\6的启动流程简介

     Centos 5\6的启动流程简介图如下  第三步说明：磁盘的第一个扇区512字节的前446是bootloader，与此446字节与grub Stage1的446字节是一样的，主要功能是加载/boot/grup/目录下的文件     stage1.5加载相应用的文件系统文件并识别，如ext系列使用的e2fs…

    Linux干货 2016-06-03

  • 安装命令及源码安装

    rpm命令  –q:查询 -qa:查询系统内所有已安装的包 -qf:查询文件来自于那个安装包 -ql:安装包内的文件 -qp:与其他命令配合可以查询未安装包的信息，但要跟完整的安装包名 -qi：查看报的详细信息 -qc：查询程序的配置文件 -qd：查询程序的文档 -qR：查询安装包依赖的程序 –scripts：查看安装包内的脚本 -q …

    Linux干货 2016-08-26

  • 第二周-博客

    本文大纲 文件系统层级结构标准 Linux上常见的文件类型 bash的基础特性 用户、组和普通权限 一些零散命令的使用 文件系统层级结构标准 FHS是Filesystem Hierarchy Standard(文件系统层次化标准)的缩写，多数Linux版本采用这种文件组织形式，类似于Windows操作系统中c盘的文件目录，FHS采用树形结构组织文件。FHS定…

    Linux干货 2016-12-07

  • IO重定向

    I/O(IN Out)重定向(本来位置被改到别处位置)：            指的改变默认输入输出的位置    程序：数据+指令  IO          可用于输入的设备：文件     &nbsp…

    Linux干货 2017-04-03
电话咨询
在线咨询
