利用nginx实现基于传输层的四层负载均衡

nginx利用ngx_stream_core_module实现四层的负载均衡服务。作为四层负载均衡nginx和lvs的区别在于:

  • lvs工作于内核层,相对来说效率更高,性能更强;

  • nginx工作于用户空间;

  • lvs不会受到套接字数量的限制;

  • nginx作为四层负载均衡也需要监听套接字来和客户端,后台服务器进行连接,会受到套接字数量限制,不过这个问题可以通过keepalive长连接来避免;

一、实验环境

此次实验基于三台服务器实现,分别负载httpd服务、ssh服务和mysql服务:

  • nginx四层负载均衡器:192.168.11.100

  • 内网真实服务器RS-1:192.168.11.201;

  • 内网真实服务器RS-2:192.168.11.202;

二、实验配置步骤:

内网服务器配置:

  1. 内网两台服务器分别安装nginx、和mysql服务,并开启相关服务

    yum install -y nginx mariadb-server

nginx负载均衡器配置:

  1. 修改/etc/nginx/nginx.conf配置文件:

    #定义http、mysql和ssh的负载均衡集群并调用,默认算法为rr(轮询)# stream {         upstream websrvs {                 server 192.168.11.201:80;                 server 192.168.11.202:80;         }          upstream mysqlsrvs {                 server 192.168.11.201:3306;                 server 192.168.11.202:3306;         }          upstream sshsrvs {                 server 192.168.11.201:22;                 server 192.168.11.202:22;         }         server {                 listen 80;                 proxy_pass websrvs;         }         server {                 listen 10022;                 proxy_pass sshsrvs;         } }
  2. 测试是否可行:

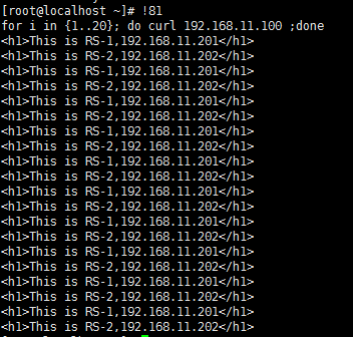

    1. 测试http:

      利用nginx实现基于传输层的四层负载均衡

    2. 测试ssh:

      利用nginx实现基于传输层的四层负载均衡

      可以看到两次登录的主机名完全不一样

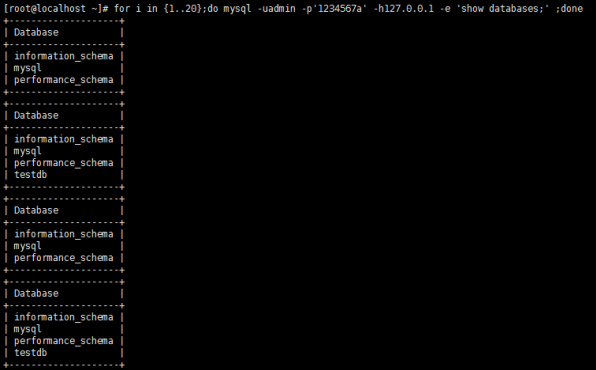

    3. 测试mysql:

      在一个数据库建立新库,名字为testdb,另一个不建立,然后用for循环查询库即可看到结果:

      利用nginx实现基于传输层的四层负载均衡

      可以看到每次呈现的数据库都不一样,所以说明是通过轮询方法连接到两台不同的数据库了。

原创文章,作者:王子豪,如若转载,请注明出处:http://www.178linux.com/79335
