MBR分区结构

MBR分区结构

MBR分区结构

MBR分区结构

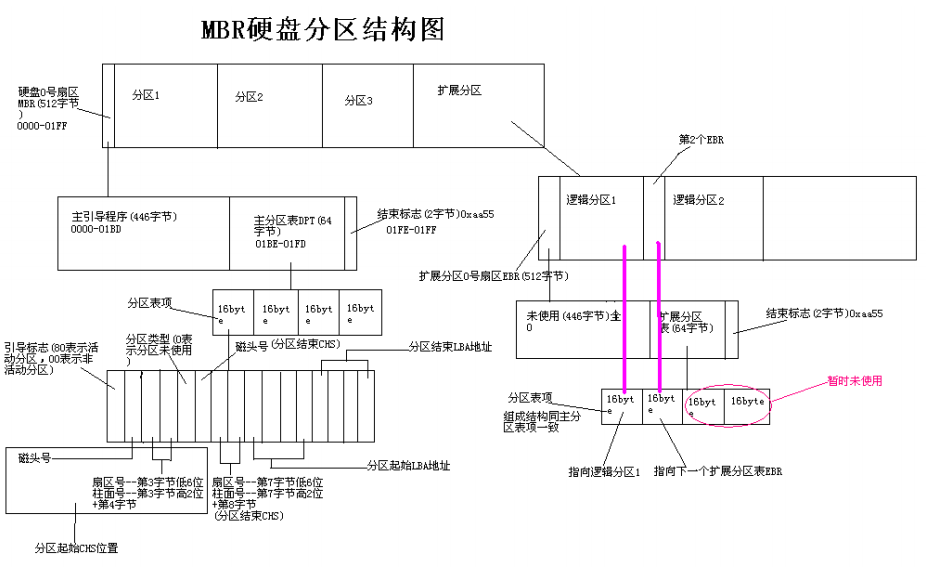

一、硬盘主引导记录MBR由4个部分组成:
1、主引导程序(偏移地址0000H–0088H),它负责从活动分区中装载,并运行系统引导程序。
2、出错信息数据区,偏移地址0089H–00E1H为出错信息,00E2H–01BDH全为0字节。
3、分区表(DPT,Disk Partition Table):含4个分区项,偏移地址01BEH–01FDH,每个分区表项长16个字节,共64字节为分区项1分区项2、分区项3、分区项4
4、结束标志字,偏移地址01FE–01FF的2个字节值为结束标志“55 AA”
二、MBR磁盘的分区形式:
一般有3种,既主分区,扩展分区和非DOS分区;
主分区既主DOS分区,扩展分区既扩展的DOS分区(扩展分区可以分逻辑分区);
非DOS分区对于主分区的操作系统来说是一块被划分出去的区域,只能非DOS分区中操作系统可以管理。

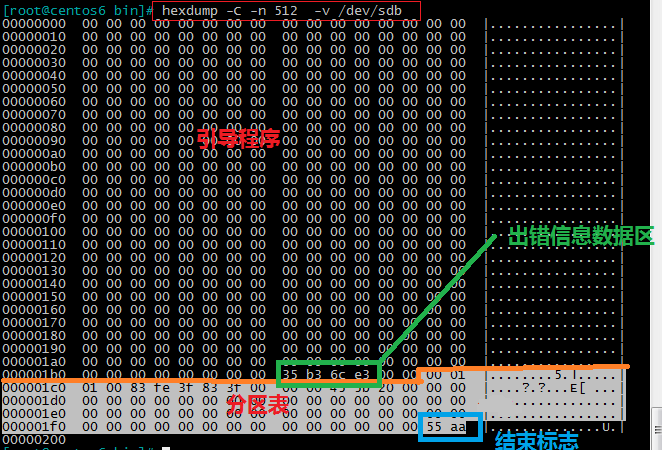

hexdump -C -n 512 -v /dev/sdb 查看磁盘分区内容

MBR分区结构

MBR分区结构
、磁盘在使用前都要进行分区,也就是将硬盘划分为一个个逻辑的区域。
每一个分区都有一个确定的起始结束位置。
MBR磁盘的分区形式一般有3种:主分区,扩展分区和非DOS分区。
·主分区既主DOS分区;
·扩展分区既扩展的DOS分区(扩展分区可以分逻辑分区);

·非DOS分区对于主分区的操作系统来说是一块被划分出去的区域,只能非DOS分区中操作系统可以管理。

MBR分区结构

MBR分区结构

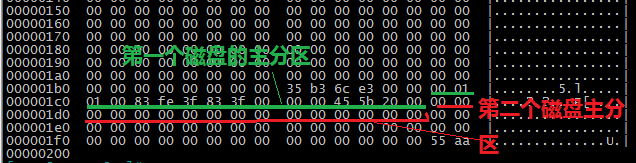

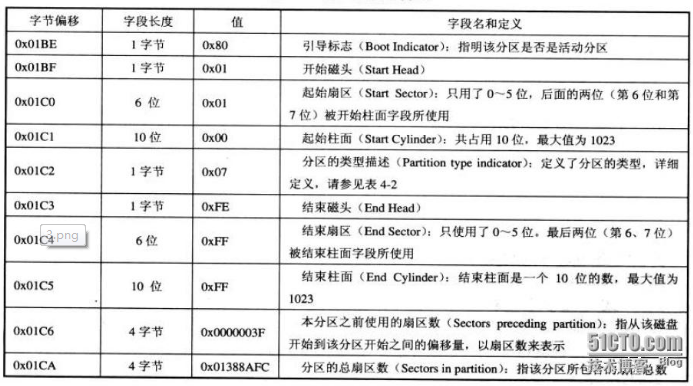

四、MBR一共占用64个字节,其中每16个字节为一个分区表项。
MBR扇区中只能记录4个分区信息:

可以是4个主分区,或者是3个主分区1个扩展分区。

MBR分区结构

MBR分区结构

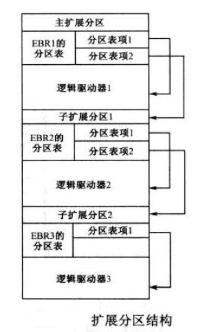

扩展分区的结构分析
由于MBR仅仅为分区表保留了64字节的存储空间,而每个分区则占用16字节的空间,也就是只能分4个分区,而4个分区在实际情况下往往是不够用的,因此就有了扩展分区:
1、扩展分区中的每个逻辑分区的分区信息都存在一个类似MBR的扩展引导记录(简称EBR)中。
2、扩展引导记录包括分区表和结束标志“55 AA”。

3、没有引导代码部分。

MBR分区结构

MBR分区结构

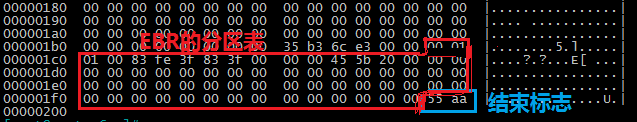

(EBR扇区)

MBR分区结构

MBR分区结构
(分区表的第一项描述第一个逻辑分区,第二项指向下一个逻辑分区的EBR。如果下一个逻辑分区不存在,第二项就不需要了。)
五、如果硬盘的MBR被破坏,可以复制其他硬盘的MBR到故障盘,然后修复分区表,也可以初始化故障盘然后修复分区表。

原创文章,作者:Light Yagami,如若转载,请注明出处:http://www.178linux.com/85121
