tom猫—–(Tomcat详解)

目录
安装tomcat
tomcat目录结构及配置文件构成以及主配置文件server.xml ,tomcat中的组件
实现反代tomcat的方法
   nginx+tomcat cluster
   http(mod_porxy_http)+tomcat cluster
   http(mod_porxy_ajp)+tomcat cluster
   http(mod_jk)+tomcat cluster
实现tomcat会话保持
   session sticky
   session cluster
   session server

相遇tomcat (๑• . •๑)

tomcat的核心组件

顶级类组件:Server

服务类组件:Service

连接器组件:Connector

容器类组件,即可部署webapp的程序:Engine, Host, Context

被嵌套类组件:valve, logger, realm,

安装tomcat

# rpm -ivh jdk-7u79-linux-x64.rpm

# vim /etc/profile.d/java.sh

      export JAVA_HOME=/usr/java/latest

      export PASH=$JAVA_HOME/bin:$PASH

# . /etc/profile.d/java.sh                                      重读

# java –version                                     显示版本

     java version "1.7.0_79"

     Java(TM) SE Runtime Environment (build 1.7.0_79-b15)

     Java HotSpot(TM) 64-Bit Server VM (build 24.79-b02, mixed mode)

# tar xf apache-tomcat-8.5.23.tar.gz -C /usr/local

# cd /usr/local

# ls

     apache-tomcat-8.5.23  etc    include  lib64    sbin   src

     bin                   games  lib      libexec  share

# ln -sv apache-tomcat-8.5.23 tomcat

     `tomcat' -> `apache-tomcat-8.5.23'

# ll

     total 44

     drwxr-xr-x. 9 root root 4096 Nov 13 09:38 apache-tomcat-8.5.23

     drwxr-xr-x. 2 root root 4096 Sep 23  2011 bin

     drwxr-xr-x. 2 root root 4096 Sep 23  2011 etc

     drwxr-xr-x. 2 root root 4096 Sep 23  2011 games

     drwxr-xr-x. 2 root root 4096 Sep 23  2011 include

     drwxr-xr-x. 2 root root 4096 Sep 23  2011 lib

     drwxr-xr-x. 2 root root 4096 Sep 23  2011 lib64

     drwxr-xr-x. 2 root root 4096 Sep 23  2011 libexec

     drwxr-xr-x. 2 root root 4096 Sep 23  2011 sbin

     drwxr-xr-x. 5 root root 4096 Nov 10 11:45 share

     drwxr-xr-x. 2 root root 4096 Sep 23  2011 src

     lrwxrwxrwx. 1 root root   20 Nov 13 09:39 tomcat -> apache-tomcat-8.5.23

# cd tomcat/

# vim /etc/profile.d/tomcat.sh

     export CATALINA_HOME=/usr/local/tomcat

     export PATH=$CATALINA_HOME/bin:$PATH

# . /etc/profile.d/tomcat.sh

# version.sh

     Using CATALINA_BASE:   /usr/local/tomcat

     Using CATALINA_HOME:   /usr/local/tomcat

     Using CATALINA_TMPDIR: /usr/local/tomcat/temp

     Using JRE_HOME:        /usr/java/latest

     Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar

     Server version: Apache Tomcat/8.5.23

     Server built:   Sep 28 2017 10:30:11 UTC

     Server number:  8.5.23.0

     OS Name:        Linux

     OS Version:     2.6.32-642.el6.x86_64

     Architecture:   amd64

     JVM Version:    1.7.0_79-b15

     JVM Vendor:     Oracle Corporation

# catalina.sh version

     Using CATALINA_BASE:   /usr/local/tomcat

     Using CATALINA_HOME:   /usr/local/tomcat

     Using CATALINA_TMPDIR: /usr/local/tomcat/temp

     Using JRE_HOME:        /usr/java/latest

     Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar

     Server version: Apache Tomcat/8.5.23

     Server built:   Sep 28 2017 10:30:11 UTC

     Server number:  8.5.23.0

     OS Name:        Linux

     OS Version:     2.6.32-642.el6.x86_64

     Architecture:   amd64

     JVM Version:    1.7.0_79-b15

     JVM Vendor:     Oracle Corporation

# ss –tnl                      查看8080端口是否被监听

# catalina.sh start

# ss –tnlp

:::8080
  :::*      users:(("java",3225,45))

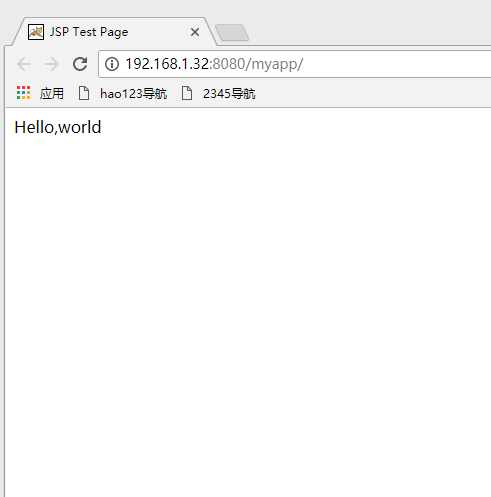

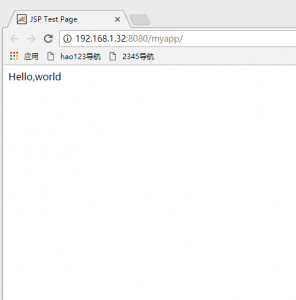

手动添加一个测试应用程序

# cd /usr/local/tomcat/webapps

# mkdir myapp/{lib,classes,WEB-INF,META-INF} –pv

# vim myapp/index.jsp

<%@ page language="java" %>

<%@ page import="java.util.*" %>

<html>

         <head>
                   <title>JSP Test Page</title>

         </head>

         <body>

                   <% out.println("Hello,world"); %>

         </body>

</html>
tom猫-----(Tomcat详解)

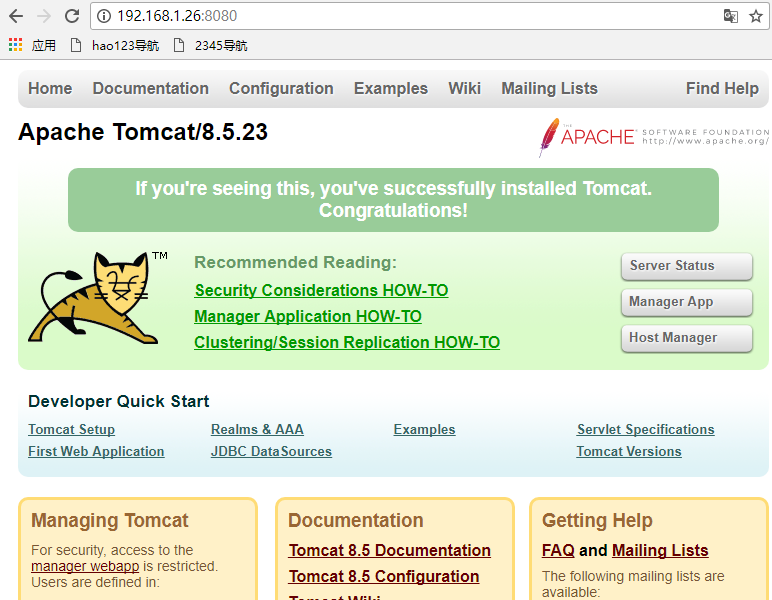

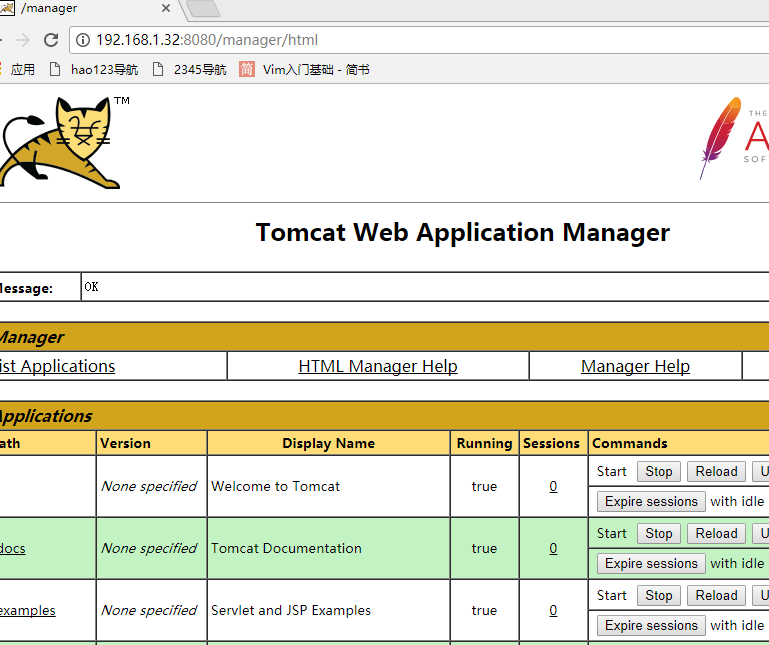

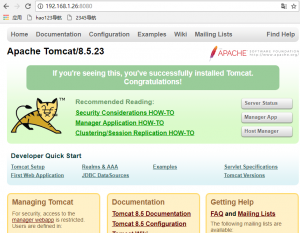

tomcat自带的应用程序访问

当遇到如下问题时,可采用以下方法尝试解决

新安装的tomcat,用其他机器访问tomcat的Server Status、Manager App、Host Manager三个页面均显示403(本机访问没有问题),conf/tomcat-users.xml里已添加配置:

<role rolename=”manager-gui”/>

<role rolename=”admin-gui”/>

<user username=”tomcat” password=”qazwsx” roles=”manager-gui,admin-gui”/>



重启之后,还是403

查找网上解决办法无果,大部分网上的文章都只提到了在tomcat-users.xml里添加上面的语句,无法解决,通过查阅官方文档,终于找到问题所在,打开webapps下的host-manager和manager,都有一个共同的文件夹META-INF,里面都有context.xml,这个文件的内容是:

<Context antiResourceLocking=”false” privileged=”true” >

<Valve className=”org.apache.catalina.valves.RemoteAddrValve”

allow=”127\.\d+\.\d+\.\d+|::1|0:0:0:0:0:0:0:1″ />

<Manager sessionAttributeValueClassNameFilter=”java\.lang\.(?:Boolean|Integer|Long|Number|String)|org\.apache\.catalina\.filters\.CsrfPreventionFilter\$LruCache(?:\$1)?|java\.util\.(?:Linked)?HashMap”/>

</Context>

这段代码的作用是限制来访IP的,127\.\d+\.\d+\.\d+|::1|0:0:0:0:0:0:0:1,是正则表达式,表示IPv4和IPv6的本机环回地址,所以这也解释了,为什么我们本机可以访问管理界面,但是其他机器确是403。



找到原因了,那么修改一下这里的正则表达式即可,比如我们只允许内网网段192.168.访问管理页面,那么改成这样就可以:

<Context antiResourceLocking=”false” privileged=”true” >

<Valve className=”org.apache.catalina.valves.RemoteAddrValve”

allow=”192.168.*.*” />

</Context>

修改完毕,重新打开tomcat,问题解决

tom猫-----(Tomcat详解)tom猫-----(Tomcat详解)

相识tomcat (>^ω^<)喵

tomcat的目录结构

bin:脚本,及启动时用到的类;

conf:配置文件目录;主配置文件server.xml

lib:Java类库;

logs:日志文件目录;

temp:临时文件目录;

webapps:webapp的默认目录;

work:工作目录;存放编译后的字节码文件;

 tomcat的配置文件构成:

server.xml:主配置文件;

web.xml:每个webapp只有“部署”后才能被访问,它的部署方式通常由web.xml进行定义,其存放位置为WEB-INF/目录中;此文件为所有的webapps提供默认部署相关的配置;

context.xml:每个webapp都可以使用的配置文件,它通常由专用的配置文件context.xml来定义,其存放位置为WEB-INF/目录中;此文件为所有的webapps提供默认 配置;

tomcat-users.xml:用户认证的账号和密码文件;

catalina.policy:当使用-security选项启动tomcat时,用于为tomcat设置安全策略;

catalina.properties:Java属性的定义文件,用于设定类加载器路径,以及一些与JVM调优相关参数;

logging.properties:日志系统相关的配置

JAVA WebAPP的组织结构:

有特定的组织形式,层次型的目录结构:主要包含了servlet代码文件,JSP页面文件、类文件、部署描述符文件等。                     /: webapps的根目录

index.jsp:webappde主页;

WEB-INF/:当前webapp的私有资源路径;通常用于存储当前webapp自用的web.xml;

META-INF/:当前webapp的私有资源路径;通常用于存储当前webapp自用的context.xml配置文件;

classes/:类文件,webapp的私有类;

lib/:类文件,当前webapp的私有类,被打包为jar格式;

webapp归档格式:

.war:webapp 归档文件

.jar:EJB的类打包文件(类库);

.rar:资源适配器类打包文件;

.ear:企业级应用程序;

部署webapp相关的操作

deploy:部署,将webapp的源文件放置于目标目录(网页程序文件存放目录),配置tomcat服务器能够基于web.xml和context.xml文件中定义的路径来访问此webapp;将其特有的类和依赖的类通过 class loader装载至tomcat;

部署有两种方式:

自动部署:auto deploy

手动部署:

冷部署:把webapp复制到指定的位置,而后才启动tomcat;

热部署:在不停止tomcat的前提下进行部署;部署工具:manager、ant脚本、tcd(tomcat client deployer)等;

undeploy:反部署,停止webapp,并从tomcat实例上拆除其部分文件和部署名;

start:启动处于停止状态的webapp;

stop:停止webapp,不再向用户提供服务;其类依然在jvm上;

redeploy:重新部署;

Tomcat主配置文件结构:server.xml

                            <Server>

                                     <Service>

                                              <connector/>

                                              <connector/>

                                                 …

                                               <Engine>

                                                        <Host>

                                                                <Context/>

                                                                 <Context/>

                                                                      …

                                                          </Host>

                                                           <Host>

                                                                …

                                                            </Host>

                                                                …

                                                  </Engine>

                                           </Service>

                                  </Server>

主配置文件server.xml ,tomcat中的组件:

   【 Server 】:即一个tomcat实例;

   【 Service组件 】:用于实现将一个或多个connector组件关联至一个engine组件;

   【 Context组件 】

负责接收请求,常见的有三类http/https/ajp;

进入tomcat的请求可分为两类:

(1) standalone : 请求来自于客户端浏览器;

(2) 由其它的web server反代:来自前端的反代服务器;

nginx –> http connector –> tomcat

httpd(proxy_http_module) –> http connector –> tomcat

httpd(proxy_ajp_module) –> ajp connector –> tomcat

属性:

port=”8080″

protocol=”HTTP/1.1″

connectionTimeout=”20000″

address:监听的IP地址;默认为本机所有可用地址;

maxThreads:最大并发连接数,默认为200;

enableLookups:是否启用DNS查询功能;

acceptCount:等待队列的最大长度;

   【 Engine组件 】:Servlet实例,即servlet引擎,其内部可以一个或多个host组件来定义站点; 通常需要通过defaultHost来定义默认的虚拟主机;

常用属性:

name:engine组件的名称,用于日志和错误信息记录时区别不同的引擎

defaultHost=”localhost”

jvmRoute=

   【Host组件 】:位于engine内部用于接收请求并进行相应处理的主机或虚拟主机。

示例:

<Host name=”localhost” appBase=”webapps”

unpackWARs=”true” autoDeploy=”true”>

</Host>

常用属性说明:

(1) appBase:此Host的webapps的默认存放目录,指存放非归档的web应用程序的目录或归档的WAR文件目录路径;

(2) autoDeploy:在Tomcat处于运行状态时,将某webapp放置于appBase所定义的目录中时,是否自动将其部署至tomcat;

示例:

<Host name=”tc1.magedu.com” appBase=”/appdata/webapps” unpackWARs=”true” autoDeploy=”true”>

</Host>

   【 Context组件 】

示例:

<Context path=”/PATH” docBase=”/PATH/TO/SOMEDIR” reloadable=””/>

   【Valve组件 】

<Valve className=”org.apache.catalina.valves.AccessLogValve” directory=”logs”

prefix=”localhost_access_log” suffix=”.txt”

pattern=”%h %l %u %t &quot;%r&quot; %s %b” />

Valve存在多种类型:

定义访问日志:org.apache.catalina.valves.AccessLogValve

定义访问控制:org.apache.catalina.valves.RemoteAddrValve

<Valve className=”org.apache.catalina.valves.RemoteAddrValve” deny=”172\.16\.100\.67″/>

tomcat (ง •̀_•́)ง

1、nginx实现tomcat反代(LNMT)

反代服务器:nginx                   (node1)

tomcat1主机:192.168.1.26    (nod2)

tomcat2主机:192.168.1.31     (node3)

注意:三台服务器的时间要同步

配置tomcat主机

【node2】

# yum install jdk-8u25-linux-x86.rpm

# ls /usr/java

# vim /etc/profile.d/java.sh

     export JAVA_HOME=/USR/JAVA/LATEST
     export PATH=$JAVA_HOME/bin:$PATH
# . /etc/profile.d/java.sh
# tar xf apach-tomcat-8.5.23.tar.gz
# cd /usr/local
# ln -sv apach-tomcat-8.5.23 tomcat
# cd tomcat/
# vim /etc/profile.d/tomcat.sh
      export CATALINA_HOME=/usr/local/tomcat
      export PATH=$CATALINA_HOMR/bin:$PATH
# . /etc/profile.d/tomcat.sh                              重读
# mkdir -pv /data/webapps/ROOT
# cd /usr/local/tomcat/conf
# vim server.xml
     default Host="node3.nene.com   jvmRoute="TomcatA"
     <Host name="node2.nene.com"     appBase="/data/webapps/"   unpackWAPs="true"   autoDeploy="true">
           <Context path=""     docBase="ROOT"     reloadable="true">
                <Valve   className="org.apaen.catalina.valve.RemoteADDrValve">
           </Context>
     </Host>
# mkdir /data/logs
# catalina.sh configtest      检查语法错误
# mkdir -pv /data/webapps/ROOT{lib,classes,META-INF,WEB-INF}
# vim /data/webapps/ROOT/index.jsp
<%@ page language=”java” %>

<html>

<head><title>TomcatA</title></head>

<body>

<h1><font color=”blue”>TomcatA.nene.com</font></h1>

<table align=”centre” border=”1″>

<tr>

<td>Session ID</td>

<% session.setAttribute(“nene.com”,”nene.com”); %>

<td><%= session.getId() %></td>

</tr>

<tr>

<td>Created on</td>

<td><%= session.getCreationTime() %></td>

</tr>

</table>

</body>

</html>
# catalina.sh start

测试:http://192.168.1.26:8080/ROOT

# scp -rp /data node3:/data
# scp server.xml node3:/usr/local/tomcat/conf

【node3】
# vim server.xml
      default Host="node3.nene.com jvmRoute="TomcatB"
      <Host name = node3.nene.com
# vim /data/webapps/ROOT/index.jsp
<%@ page language=”java” %>

<html>

<head><title>TomcatB</title></head>

<body>

<h1><font color=”blue”>TomcatB.nene.com</font></h1>

<table align=”centre” border=”1″>

<tr>

<td>Session ID</td>

<% session.setAttribute(“nene.com”,”nene.com”); %>

<td><%= session.getId() %></td>

</tr>

<tr>

<td>Created on</td>

<td><%= session.getCreationTime() %></td>

</tr>

</table>

</body>

</html>
# canalina.sh start

测试:http://192.168.1.26:8080/ROOT

【node1】

# yum install nginx -y

# cd /etc/nginx

# vim nginx.conf       先备份再编辑

       upstream tcsrvs {
            server node2:8080;
            server node3:8080;
       }

       server {
            location ~*\.(jsp|do)$ {
                  proxy_pass http://tcsrvs;
            }
       }
# nginx -t
# systemctl start nginx.service

http://192.168.1.35/index.jsp      测试看是否负载均衡至后端主机

会话绑定
【node1】
# vim nginx.conf
   upstream tcsrvs {
       ip_hash
   }
# systemctl reload nginx.service

http://192.168.1.35/index.jsp 测试看是否会话绑定至后端主机

2、实现httpd(proxy_http_module)+tomcat cluster架构
httpd服务器利用proxy_http_module模块实现反代服务

利用上面的tomcat1和tomcat2服务器,里面的配置不用变

主要需要改反代服务器,停止nginx服务器,然后利用httpd实现反代服务

注意:要利用这种架构实现反代tomcat服务,要确保httpd服务器内已经加载了proxy_http_module模块:使用命令:httpd -M查看


【node1】
# yum -y install httpd
# cd /etc/httpd
# vim conf/http.conf
# DocumentRoot “/var/www/html”
# vim conf.d/vhost.conf

<VirtualHost *:80>

ServerName www.nene.com

ProxyRequests Off                    关闭正向代理

ProxyVia On

ProxyPreserveHost On                    是否把用户请求使用的主机名发到后端

<Proxy *>                    proxy功能允许那些访问

Require all granted

</Proxy>
<proxy balancer://lbcluster1>

BalancerMember http://192.168.1.26:8080 loadfactor=10 route=TomcatA

BalancerMember http://192.168.1.31:8080 loadfactor=10 route=TomcatA

ProxySet lbmethod=byrequests

</Proxy>
ProxyPass / balancer://lbcluster1/

ProxyPassReverse / balancer://lbcluster1/

<Location />

Require all granted

</Location>

</VirtualHost>
# httpd -t
# systemctl start httpd.service
# ss -tnlp
      httpd                :::80

http://192.168.1.35/index.jsp      查看是否负载均衡

实现会话绑定:
# vim conf.d/vhost.conf
   <proxy
       ProxySet   stickysession=ROUTEID
# httpd -t
# systemctl restart httpd.service

http://192.168.1.35/index.jsp        查看是否会话绑定

如果上述方法无法实现,可以采取下面的方法
# vim conf.d/vhost.conf     在顶头添加以下一行

Header add Set-Cookie “ROUTEID=.%{BALANCER_WORKER_ROUTE}e; path=/” env=BALANCER_ROUTE_CHANGED

# httpd -t
# systemctl restart httpd.service

3、实现httpd(proxy_ajp_module)+tomcat cluster架构

httpd服务器利用proxy_ajp_module模块实现反代服务

利用上面的tomcat1和tomcat2服务器,里面的配置不用变

注意:要利用这种架构实现反代tomcat服务,要确保httpd服务器内已经加载了proxy_ajp_module模块:可以使用命令:httpd -M查看

上一例中的所有配置不变,只需修改下面一项即可
# vim conf.d/vhosta.conf
<proxy balancer://lbcluster1>

BalancerMember http://192.168.1.26:8080 loadfactor=10 route=TomcatA

BalancerMember http://192.168.1.31:8080 loadfactor=10 route=TomcatA

ProxySet lbmethod=byrequests

</Proxy>

4、实现mod_jk+tomcat cluster架构





tomcat (>^ω^<)喵

session sticky
session cluster
session server

除了上面实现的会话保持以外,还有两种可以实现会话保持的方法

1、会话管理:deltaManager(session cluster)

前端node1用的mod_proxy_http

【node2】
# vim server.xml

<host

<Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"
                 channelSendOptions="8">      信道

          <Manager className="org.apache.catalina.ha.session.DeltaManager"   指明会话管理器

                   expireSessionsOnShutdown="false"

                   notifyListenersOnReplication="true"/>

          <Channel className="org.apache.catalina.tribes.group.GroupChannel">  组信道

            <Membership className="org.apache.catalina.tribes.membership.McastService"定义集群成员关系

                        address="228.0.1.4"   多播地址

                        port="45564"

                        frequency="500"        没多久发一次心跳(毫秒)

                        dropTime="3000"/>      多久没收到心跳将其踢出集群
            <Receiver className="org.apache.catalina.tribes.transport.nio.NioReceiver"   如何接收心跳

                      address="192.168.1.47(192.168.1.31)"

                      port="4000"

                      autoBind="100"        是否自动绑定,绑定的时间

                      selectorTimeout="5000"     挑选的超时时间

                      maxThreads="6"/>      最大线程

            <Sender className="org.apache.catalina.tribes.transport.ReplicationTransmitter">    如何传递心跳

              <Transport className="org.apache.catalina.tribes.transport.nio.PooledParallelSender"/>  如何进行传输

            </Sender>

            <Interceptor className="org.apache.catalina.tribes.group.interceptors.TcpFailureDetector"/>

            <Interceptor className="org.apache.catalina.tribes.group.interceptors.MessageDispatch15Interceptor"/>
          </Channel>

          <Valve className="org.apache.catalina.ha.tcp.ReplicationValve"

                 filter=""/>

          <Valve className="org.apache.catalina.ha.session.JvmRouteBinderValve"/>

          <Deployer className="org.apache.catalina.ha.deploy.FarmWarDeployer"自动部署

                    tempDir="/tmp/war-temp/"

                    deployDir="/tmp/war-deploy/"

                    watchDir="/tmp/war-listen/"

                    watchEnabled="false"/>
          <ClusterListener className="org.apache.catalina.ha.session.ClusterSessionListener"/>

        </Cluster>

# Catalina.sh configtest

# cp web.xml /data/webapps/ROOT/WEB-INF/

# vim /data/webapps/ROOT/WEB-INF/web.xml

         <distributable>

# scp /data/webapps/ROOT/WEB-INF/web.xml node3: /data/webapps/ROOT/WEB-INF/

【node2&3】
# catalina.sh start

# ss –tnl

# tail /usr/local/tomcat/logs/catalina.out         看有没有对方的节点

访问192.168.1.35看会话是否保持


2、memcache会话保持:memcache-session-manager (session server)

在Tomcat主机下载好MSM;

memcache-session-manager-1.8.3.jar
memcache-session-manager-tc8-1.8.3.jar
msm-javolution-serializer-1.8.3.jar
javolution-5.4.3.1
spymemcache-2.11.1.jar

下载地址:https://github.com/magro/memcached-session-manager/wiki/SetAndConfiguration
在Tomcat主机的server.xml中的context中添加以下代码;

<Context path="" docBase="ROOT" reloadable=”true”>

<Manager className=”de.javakaffee.web.msm.MemcachedBackupSessionManager”

memcachedNodes=”n2:192.168.1.26:11211,n3:192.168.1.31:11211″

failoverNodes=”n2″   备用节点

requestUriIgnorePattern=”.*\.(ico|png|gif|jpg|css|js)$”      转码器

transcoderFactoryClass=”de.javakaffee.web.msm.serializer.javolution.JavolutionTranscoderFactory”    序列化工具

/>

</Context>

在memcache主机上yum安装memcache;

yum -y install memcache






原创文章,作者:nene,如若转载,请注明出处:http://www.178linux.com/88456

(1)
nenenene
上一篇 2017-11-16
下一篇 2017-11-16

相关推荐

  • 如何正确安装一个源码包

        下周就要考试了,心情挺忐忑不安的,前几天做了25期的考试题,感觉每个题都是老师上课讲过的,但是自己做却想不起来了。这应该就像学习数学一样,需要大量练习,做的多了自然就会了。     这周我们学习了如何使用yum,还学习了磁盘管理。针对如何安装源码包,以httpd包为例我们…

    2017-08-19
  • 第十三周作业

    1、建立samba共享,共享目录为/data,要求:(描述完整的过程)   1)共享名为shared,工作组为magedu;   2)添加组develop,添加用户gentoo,centos和ubuntu,其中gentoo和centos以develop为附加组,ubuntu不属于develop组;密码均为用户名;  3)添加sa…

    Linux干货 2017-04-04
  • 马哥教育网络班22期+第2周课程练习

    1、Linux上文件/目录相关命令有哪些? 1)目录管理类命令:mkdir、rmdir (1)mkdir:make directorise 创建文件夹  使用格式:      mkdir [OPTION]… DIRECTORY…    &nb…

    Linux干货 2016-09-08
  • test

    test

    Linux干货 2018-02-23
  • 查找、压缩 随记

     查找模块 1. locate : 非实时查找(数据库查找)     实时查找: find locate 查询是建立在系统上预建的文件索引数据库 /var/lib/mlocate/mlocate.db 索引的构建是在系统较为空闲时自动进行(周期性任务); 管理员手动更新数据库(updatedb) 索引构建过程需要遍历整个根文件系…

    Linux干货 2016-08-15
  • LInux系统启动与内核管理(下)

    从上一篇介绍了系统启动流程可以得知,在BIOS读取相关信息之后,接下来就是去找第一个可以启动的设备当中的MBR中读取Boot Loader信息,Boot Loader提供具有惨淡功能,直接加载内核信息,以及相关的控制权转交功能。启动系统必须有Boot Loader,然后才能去加载内核,Boot Loader存储于MBR当中,MBR只有512字节,其中前446…

    Linux干货 2016-09-19
