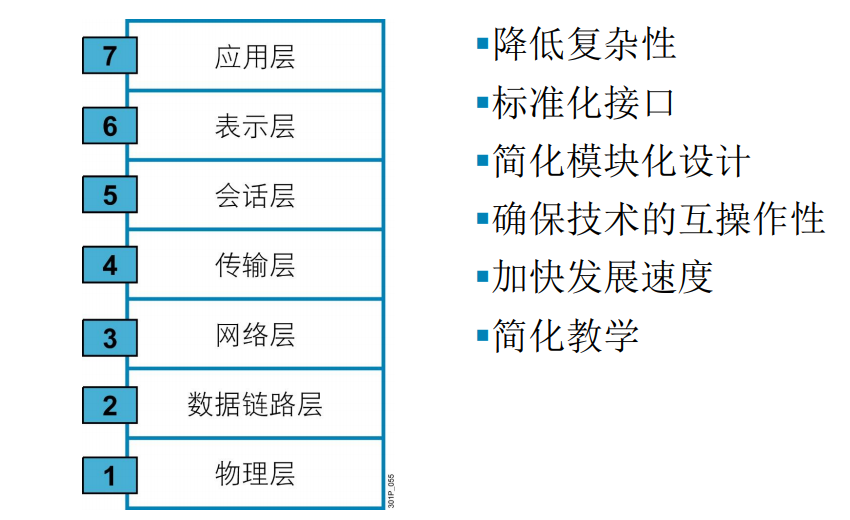

1、OSI七层模型
BO4E_[$ZQW6Y[_A~RHI79K0
  物理层:二进制传输,为启动、维护以及关闭物理链路定义了电气规范、机械规范、功能规范和过程规范
  数据链路层:访问介质,定义如何格式化数据以便进行数据传输,以及如何控制对网络的访问;支持错误
检测
  网络层;数据传输,路由数据包;选择传输数据的最佳路径;支持逻辑寻址和路径选择
  传输层:确保数据的可靠性传输;建立、维护及终止虚拟电路;通过错误检测和恢复;信息流控制来保障
可靠性
  会话层:建立、管理和终止在应用程序的会话
  表示层:确保接收系统可以读出该数据;格式化数据;构建数据;协商用于应用层的数据传输语法
  应用层:为应用程序进程提供网络服务;提供用户身份验证
2、PDU(Protocol Data Unit),协议数据单元是指对应层之间传递的单位
  物理层的PDU是数据位 bit
  数据链路层的PDU是数据帧 frame
  网络层的PDU是数据包 packet
  传输层的PDU是数据段 segment
  其他更高层次的PDU是消息 message

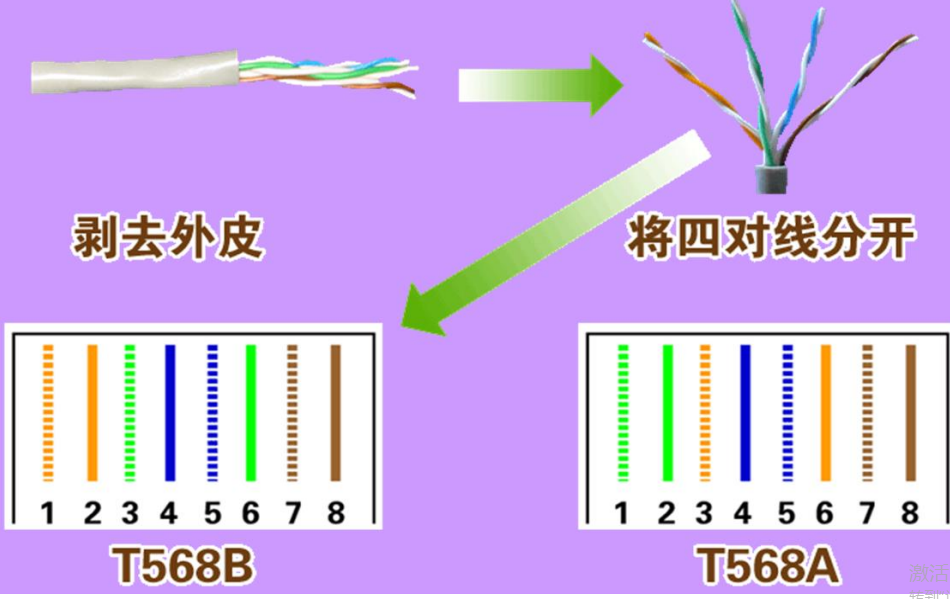

3、UTP(Unshielded Twisted-Pair Cable)
4FZFCUN~@@{UBG}M$IB98VK
*T568B,白澄澄 白绿蓝 白蓝绿 白棕棕 ;T568A与T568B之间1256相调换

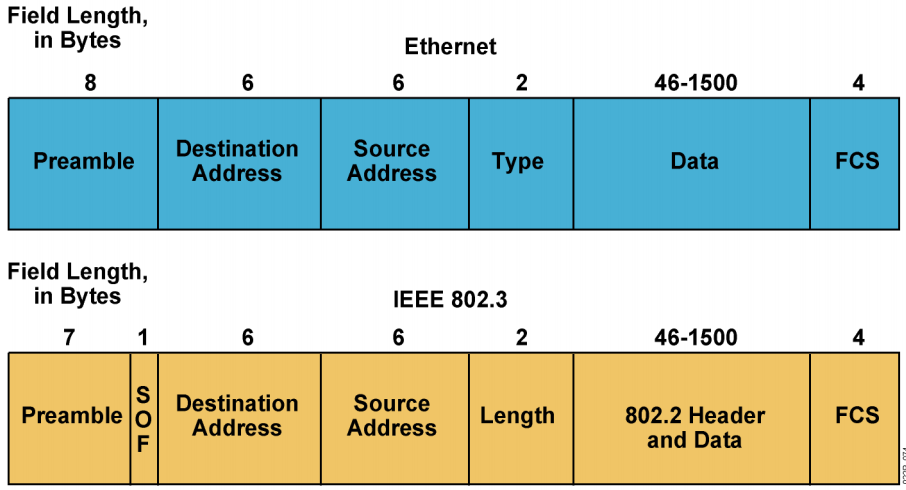

4、Ethernet Frame
`AAS2S@8ZCFPT1MA_%IFSLB

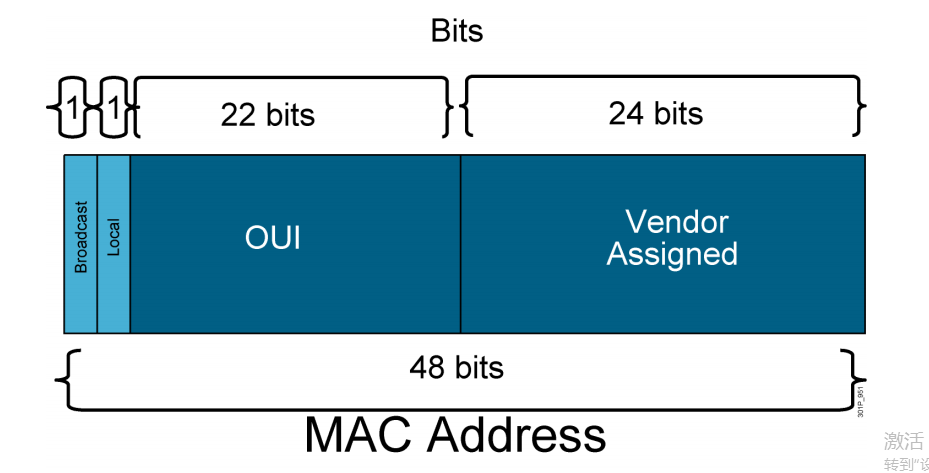

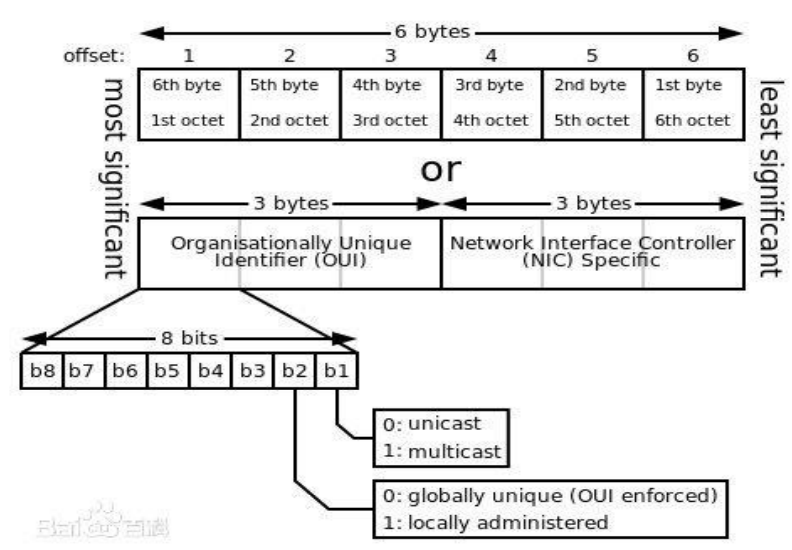

5、MAC地址
0)(]}N@4NOSIUY1TYBC%%4K
(XCVJ_BPE@`4M[D)3}E`{VS

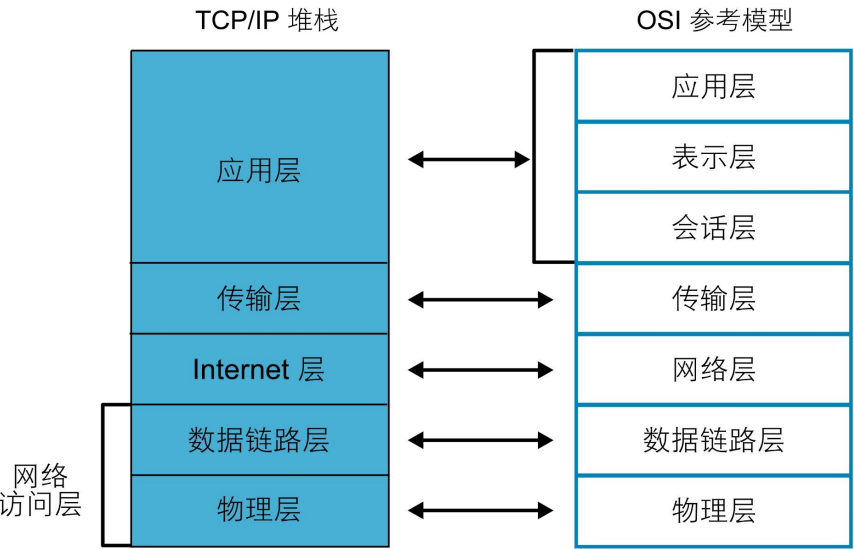

5、TCP/IP协议栈
GIFPFVUBS~FTB{CEO1W3NMO
  应用层:ftp,tftp,nfs,smtp,telnet,rlogin,snmp,dns
TCP:
   工作在传输层
   面向连接协议
   全双工协议
   半关闭
   错误检查
   将数据打包成段,排序
   确认机制
   数据恢复,重传
   流量控制,滑动窗口
   拥塞控制,慢启动和拥塞避免算法

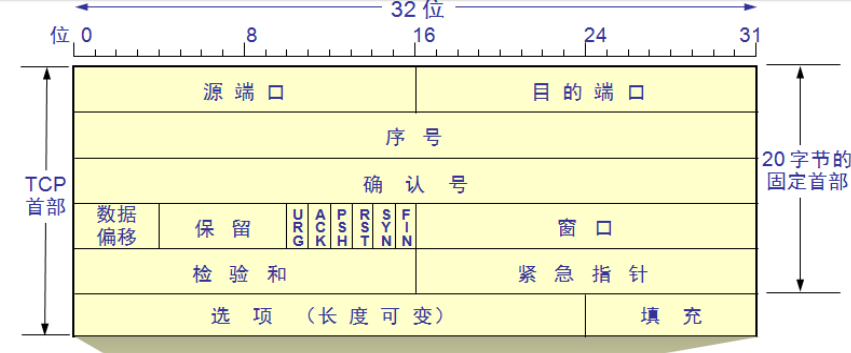

I$7V}KQ%4L76LE05%P@](M7
 URG:表示本报文段中发送的数据是否包含紧急数据。后面的紧急指针字段(urgentpointer)只有当
URG=1时才有效
 ACK:表示是否前面的确认号字段是否有效。ACK=1,表示有效。只有当ACK=1时,前面的确认号字段才
有效。TCP规定,连接建立后,ACK必须为1,带ACK标志的TCP报文段称为确认报文段
 PSH:提示接收端应用程序应该立即从TCP接收缓冲区中读走数据,为接收后续数据腾出空间。如果为1
则表示对方应当立即把数据提交给上层应用,而不是缓存起来,如果应用程序不将接收到的数据读走,就
会一直停留在TCP接收缓冲区中
 RST:如果收到一个RST=1的报文,说明与主机的连接出现了严重错误(如主机崩溃),必须释放连接,
然后再重新建立连接。或者说明上次发送给主机的数据有问题,主机拒绝响应,带RST标志的TCP报文段
称为复位报文段
 SYN:在建立连接时使用,用来同步序号。当SYN=1,ACK=0时,表示这是一个请求建立连接的报文段;
当SYN=1,ACK=1时,表示对方同意建立连接。SYN=1,说明这是一个请求建立连接或同意建立连接的报
文。只有在前两次握手中SYN才置为1,带SYN标志的TCP报文段称为同步报文段
 FIN:表示通知对方本端要关闭连接了,标记数据是否发送完毕。如果FIN=1,即告诉对方:“我的数据
已经发送完毕,你可以释放连接了”,带FIN标志的TCP报文段称为结束报文段

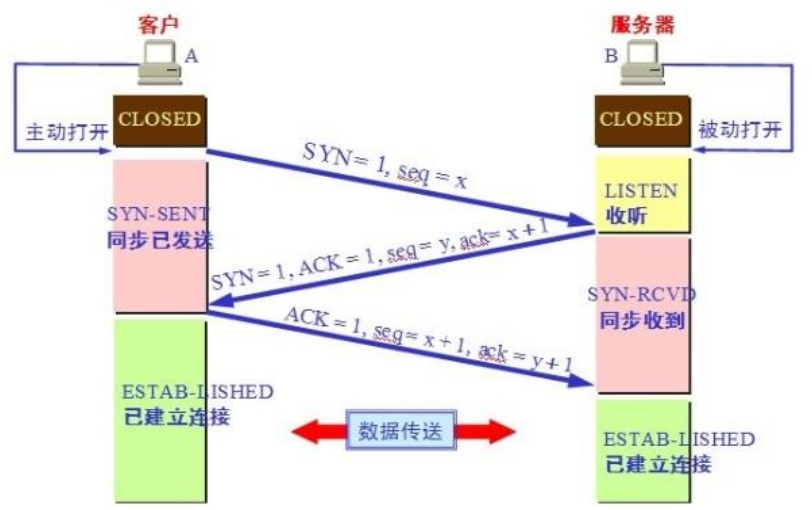

TCP三次握手:
OD37NW8VB@QH%_Y7UI_``%X

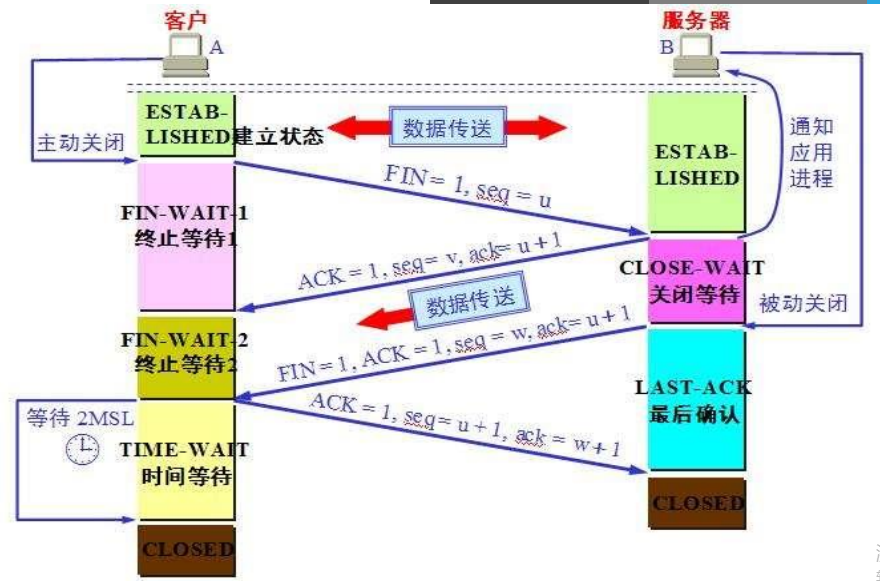

TCP四次挥手:

$$ZL6]V41IX57MKWJ)3LZ01
 CLOSED 没有任何连接状态
 LISTEN 侦听状态,等待来自远方TCP端口的连接请求
 SYN-SENT 在发送连接请求后,等待对方确认
 SYN-RECEIVED 在收到和发送一个连接请求后,等待对方确认
 ESTABLISHED 代表传输连接建立,双方进入数据传送状态
 FIN-WAIT-1 主动关闭,主机已发送关闭连接请求,等待对方确认
 FIN-WAIT-2 主动关闭,主机已收到对方关闭传输连接确认,等待对方发送关闭传输连接请求
 TIME-WAIT 完成双向传输连接关闭,等待所有分组消失
 CLOSE-WAIT 被动关闭,收到对方发来的关闭连接请求,并已确认
 LAST-ACK 被动关闭,等待最后一个关闭传输连接确认,并等待所有分组消失
 CLOSING 双方同时尝试关闭传输连接,等待对方确认

有限状态机

客户端先发送一个FIN给服务端,自己进入了FIN_WAIT_1状态,这时等待接收服务端的报文,该报文会有三
种可能:
  只有服务端的ACK
  只有服务端的FIN
  基于服务端的ACK,又有FIN
 1、只收到服务器的ACK,客户端会进入FIN_WAIT_2状态,后续当收到服务端的FIN时,回应发送一个ACK
会进入到TIME_WAIT状态,这个状态会持续2MSL(TCP报文段在网络中的最大生存时间, RFC 1122标准的建
议值是2min).客户端等待2MSL,是为了当最后一个ACK丢失时,可以再发送一次。因为服务端在等待超时后
会再发送一个FIN给客户端,进而客户端知道ACK已丢失
 2、只有服务端的FIN时,回应一个ACK给服务端,进入CLOSING状态,然后接收到服
务端的ACK时,进入TIME_WAIT状态
 3、同时收到服务端的ACK和FIN,直接进入TIME_WAIT状态

客户端的典型状态转移

客户端通过connect系统调用主动与服务器建立连接connect系统调用首先给服务器发送一个同步报文段使
连接转移到SYN_SENT状态此后connect系统调用可能因为如下两个原因失败返回:
  1、如果connect连接的目标端口不存在(未被任何进程监听),或者该端口仍被处于TIME_WAIT状态的连
接所占用(见后文),则服务器将给客户端发送一个复位报文段,connect调用失败。
  2、如果目标端口存在,但connect在超时时间内未收到服务器的确认报文段,则connect调用失败。
  3、connect调用失败将使连接立即返回到初始的CLOSED状态。如果客户端成功收到服务器的同步报文段和
确认,则connect调用成功返回,连接转移至ESTABLISHED状态
  当客户端执行主动关闭时,它将向服务器发送一个结束报文段,同时连接进入FIN_WAIT_1状态。若此时客
户端收到服务器专门用于确认目的的确认报文段,则连接转移至FIN_WAIT_2状态。当客户端处于FIN_WAIT_2
状态时,服务器处于CLOSE_WAIT状态,这一对状态是可能发生半关闭的状态。此时如果服务器也关闭连接
(发送结束报文段),则客户端将给予确认并进入TIME_WAIT状态
  客户端从FIN_WAIT_1状态可能直接进入TIME_WAIT状态(不经过FIN_WAIT_2状态),前提是处于
FIN_WAIT_1状态的服务器直接收到带确认信息的结束报文段(而不是先收到确认报文段,再收到结束报文段)
  处于FIN_WAIT_2状态的客户端需要等待服务器发送结束报文段,才能转移至TIME_WAIT状态,否则它将一
直停留在这个状态。如果不是为了在半关闭状态下继续接收数据,连接长时间地停留在FIN_WAIT_2状态并无
益处。连接停留在FIN_WAIT_2状态的情况可能发生在:客户端执行半关闭后,未等服务器关闭连接就强行退
出了。此时客户端连接由内核来接管,可称之为孤儿连接(和孤儿进程类似)
Linux为了防止孤儿连接长时间存留在内核中,定义了两个内核参数:
/proc/sys/net/ipv4/tcp_max_orphans 指定内核能接管的孤儿连接数目
/proc/sys/net/ipv4/tcp_fin_timeout 指定孤儿连接在内核中生存的时间

TCP超时重传

  异常网络状况下(开始出现超时或丢包),TCP控制数据传输以保证其承诺的可靠服务
  TCP服务必须能够重传超时时间内未收到确认的TCP报文段。为此,TCP模块为每个TCP报文段都维护一个重
传定时器,该定时器在TCP报文段第一次被发送时启动。如果超时时间内未收到接收方的应答,TCP模块将重
传TCP报文段并重置定时器。至于下次重传的超时时间如何选择,以及最多执行多少次重传,就是TCP的重传
策略
与TCP超时重传相关的两个内核参数:
  /proc/sys/net/ipv4/tcp_retries1,指定在底层IP接管之前TCP最少执行的重传次数,默认值是3
  /proc/sys/net/ipv4/tcp_retries2,指定连接放弃前TCP最多可以执行的重传次数,默认值15(一般对
应13~30min)

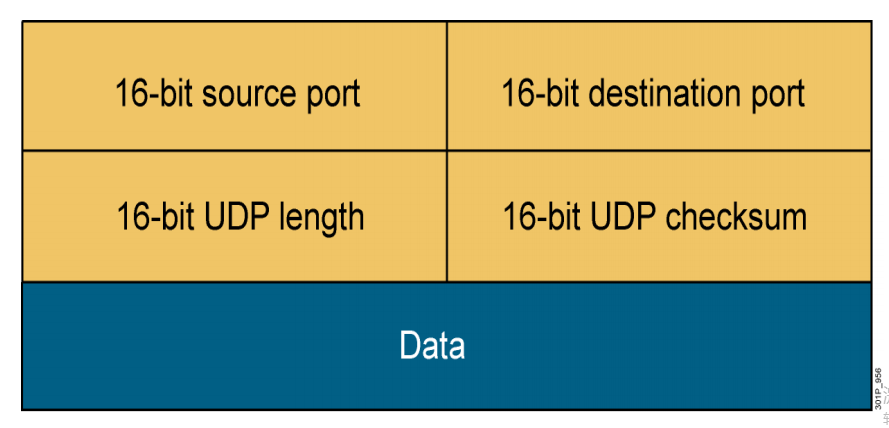

UDP

7BHS(7N`%]C_Q[G(]A0_D)2
ARP

  查看ARP表
┌─[root@yyc]─[~]
└──╼  #ip neigh
172.20.0.2 dev eth0 lladdr 00:11:22:33:44:55 STALE
172.20.93.93 dev eth0 lladdr 80:fa:5b:0a:32:02 STALE
172.20.10.6 dev eth0 lladdr 28:d2:44:38:07:c2 DELAY
172.20.110.164 dev eth0 lladdr 00:0c:29:5f:26:51 STALE

┌─[root@yyc]─[~]
└──╼ #arp -n
Address HWtype HWaddress Flags Mask Iface
172.20.0.2 ether 00:11:22:33:44:55 C eth0
172.20.93.93 ether 80:fa:5b:0a:32:02 C eth0
172.20.10.6 ether 28:d2:44:38:07:c2 C eth0
172.20.110.164 ether 00:0c:29:5f:26:51 C eth0

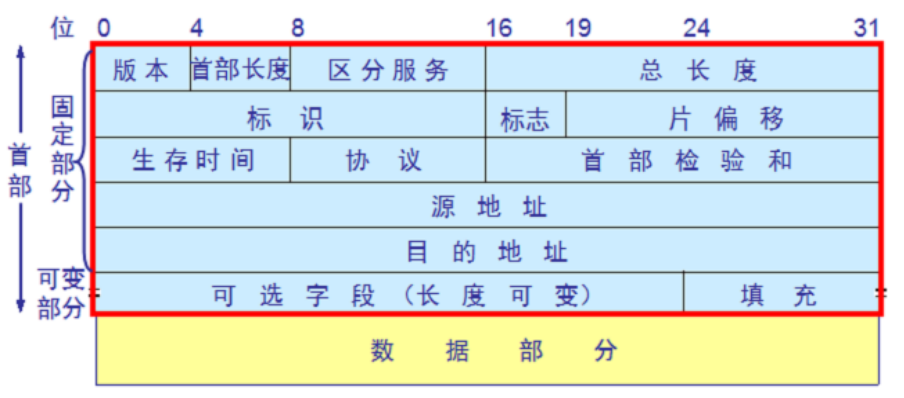

IP

RGS3F0)NA)C2_ZY~BQP7}VH
版本:占4位,指 IP 协议的版本目前的IP协议版本号为4
  首部长度:占4位,可表示的最大数值是15个单位,一个单位为4字节,因此IP 的首部长度的最大值是60字节
  区分服务:占8位,用来获得更好的服务,在旧标准中叫做服务类型,但实际上一直未被使用过,后改名为区分服
务.只有在使用区分服务(DiffServ)时,这个字段才起作用.一般的情况下都不使用
  总长度:占16位,指首部和数据之和的长度,单位为字节,因此数据报的最大长度为65535 字节.总长度必须不
超过最大传送单元 MTU
  标识:占16位,它是一个计数器,通常,每发送一个报文,该值会加1,也用于数据包分片,在同一个包的若干
分片中,该值是相同的
  标志(flag):占3位,目前只有后两位有意义
    DF: Don‘t Fragment,中间的一位,只有当 DF=0 时才允许分片
    MF: More Fragment,最高位,MF=1表示后面还有分片。MF=0 表示最后一个分片
  片偏移:占12位,指较长的分组在分片后,该分片在原分组中的相对位置.片偏移以8个字节为偏移单位
  生存时间:占8位,记为TTL (Time To Live) 数据报在网络中可通过的路由器数的最大值,TTL 字段是由发送
端初始设置一个 8 bit字段.推荐的初始值由分配数字RFC 指定,当前值为 64.发送 ICMP 回显应答时经常把
TTL 设为最大值 255
  协议:占8位,指出此数据报携带的数据使用何种协议以便目的主机的IP层将数据部分上交给哪个处理过程, 1
表示为 ICMP 协议, 2表示为 IGMP 协议, 6表示为TCP 协议, 17表示为 UDP 协议
  首部检验和:占16位,只检验数据报的首部不检验数据部分.这里不采用 CRC 检验码而采用简单的计算方法
  源地址和目的地址:都各占4字节,分别记录源地址和目的地址

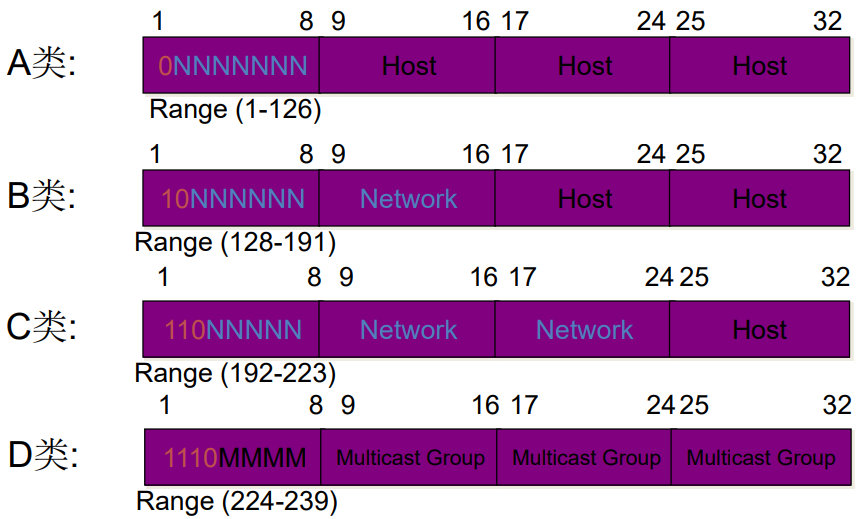

IP地址分类

E@0]6G5X[[)0RJ7~S2A]6%V
  可变长度的子网掩码
     网络位到主机位借位
     10000000 128  11000000 192  11100000 224  11110000 240  11111000 248
     11111100 252  11111110 254  11111111 255

Centos网卡名称

  接口命名方式:CentOS 6
    以太网:eth[0,1,2,...]
    ppp:ppp[0,1,2,...]
  网络接口识别并命名相关的udev配置文件:
    /etc/udev/rules.d/70-persistent-net.rules
  查看网卡:
    dmesg |grep –i eth
    ethtool -i eth0
  卸载网卡驱动:
    modprobe -r e1000
    rmmod e1000
装载网卡驱动:
    modprobe e1000
┌─[root@yyc]─[~]
└──╼ #cat /etc/udev/rules.d/70-persistent-net.rules
# This file was automatically generated by the /lib/udev/write_net_rules
# program, run by the persistent-net-generator.rules rules file.
#
# You can modify it, as long as you keep each rule on a single
# line, and change only the value of the NAME= key.

# PCI device 0x8086:0x100f (e1000)
SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", ATTR{address}=="00:0c:29:61:e8:7b",
ATTR{type}=="1", KERNEL=="eth*", NAME="eth0"

┌─[root@yyc]─[~]
└──╼ #dmesg | grep -i eth
e1000 0000:02:01.0: eth0: (PCI:66MHz:32-bit) 00:0c:29:61:e8:7b
e1000 0000:02:01.0: eth0: Intel(R) PRO/1000 Network Connection
e1000: eth0 NIC Link is Up 1000 Mbps Full Duplex, Flow Control: None
8021q: adding VLAN 0 to HW filter on device eth0
eth0: no IPv6 routers present

┌─[root@yyc]─[~]
└──╼ #ethtool -i eth0
driver: e1000
version: 7.3.21-k8-NAPI
firmware-version:
bus-info: 0000:02:01.0
supports-statistics: yes
supports-test: yes
supports-eeprom-access: yes
supports-register-dump: yes
supports-priv-flags: no

网络配置命令

ifconfig
   ifconfig [interface]
   ifconfig -a
   ifconfig IFACE [up|down]
   ifconfig interface [aftype] options | address ...
   ifconfig IFACE IP/netmask [up]
    ifconfig IFACE IP netmask NETMASK
注意:立即生效
启用混杂模式:[-]promisc

  route
  路由管理命令
  查看:route -n
  添加:route add
   route add [-net|-host] target [netmask Nm] [gw Gw] [[dev] If]
  目标:192.168.1.3 网关:172.16.0.1
   route add -host 192.168.1.3 gw 172.16.0.1 dev eth0
  目标:192.168.0.0 网关:172.16.0.1
   route add -net 192.168.0.0 netmask 255.255.255.0 gw 172.16.0.1 dev eth0
   route add -net 192.168.0.0/24 gw 172.16.0.1 dev eth0

  netstat
  显示网络连接:
  netstat [--tcp|-t] [--udp|-u] [--raw|-w] [--listening|-l] [--all|-a] [--
  numeric|-n] [--extend|-e[--extend|-e]] [--program|-p]
 -t: tcp协议相关
 -u: udp协议相关
 -w: raw socket相关
 -l: 处于监听状态
 -a: 所有状态
 -n: 以数字显示IP和端口;
 -e:扩展格式
 -p: 显示相关进程及PID
  显示接口统计数据:
  netstat -i
  netstat –I=IFACE
  ifconfig -s eth0

  ip命令
 ip addr { add | del } IFADDR dev STRING
 [label LABEL]:添加地址时指明网卡别名
 [scope {global|link|host}]:指明作用域
  global: 全局可用
  link: 仅链接可用
  host: 本机可用
[broadcast ADDRESS]:指明广播地址
 ip address show - look at protocol addresses
 [dev DEVICE]
 [label PATTERN]
 [primary and secondary]
 ip address flush - 使用格式同show
  ip addr add 172.16.100.100/16 dev eth0 label eth0:0
  ip addr del 172.16.100.100/16 dev eth0 label eth0:0
  ip addr flush dev eth0 label eth0:0
 ip route - routing table management
 添加路由:ip route add
  ip route add TARGET via GW dev IFACE src SOURCE_IP
 TARGET:
 主机路由:IP
 网络路由:NETWORK/MASK
  ip route add 192.168.0.0/24 via 172.16.0.1
  ip route add 192.168.1.13 via 172.16.0.1
 添加网关:ip route add default via GW dev IFACE
  ip route add default via 172.16.0.1
 删除路由:ip route delete
  ip route del TARGET
 显示路由:ip route show|list
 清空路由表:ip route flush [dev IFACE] [via PREFIX]
 ip route flush dev eth0

 ss命令
 格式:ss [OPTION]... [FILTER]
 netstat通过遍历proc来获取socket信息,ss使用netlink与内核tcp_diag模块通信获取socket信息。
 选项:
 -t: tcp协议相关
 -u: udp协议相关
 -w: 裸套接字相关
 -x:unix sock相关
 -l: listen状态的连接
 -a: 所有
 -n: 数字格式
 -p: 相关的程序及PID
 -e: 扩展的信息
 -m:内存用量
 -o:计时器信息
扩展,
 ss -o state established '( dport = :ssh or sport = :ssh )' 显示所有已建立的ssh连接
 ss -o state established '( dport = :http or sport = :http )' 显示所有已建立的HTTP连接

网络接口配置-bonding
  Bonding
  将多块网卡绑定同一IP地址对外提供服务,可以实现高可用或者负载均衡。直接给两块网卡设置同一IP
地址是不可以的。通过bonding,虚拟一块网卡对外提供连接,物理网卡的被修改为相同的MAC地址
  Bonding工作模式
Mode 0 (balance-rr)
 轮转(Round-robin)策略:从头到尾顺序的在每一个slave接口上面发送数据包。本模式提供负载均衡
和容错的能力
Mode 1 (active-backup)
  活动-备份(主备)策略:只有一个slave被激活,当且仅当活动的slave接口失败时才会激活其他slave。
为了避免交换机发生混乱此时绑定的MAC地址只有一个外部端口上可见
Mode 3 (broadcast)
  广播策略:在所有的slave接口上传送所有的报文,提供容错能力active-backup、balance-tlb 和
balance-alb 模式不需要交换机的任何特殊配置。其他绑定模式需要配置交换机以便整合链接。如:
Cisco 交换机需要在模式 0、2 和 3 中使用 EtherChannel,但在模式4中需要 LACP和EtherChannel
  创建bonding设备的配置文件
   /etc/sysconfig/network-scripts/ifcfg-bond0
     DEVICE=bond0
     BOOTPROTO=none
     BONDING_OPTS= “miimon=100 mode=0”
   /etc/sysconfig/network-scripts/ifcfg-eth0
     DEVICE=eth0
     BOOTPROTO=none
     MASTER=bond0
     SLAVE=yes
     USERCTL=no
查看bond0状态:/proc/net/bonding/bond0
 miimon 是用来进行链路监测的。如果miimon=100,那么系统每100ms 监测一次链路连接状态,如果有一
条线路不通就转入另一条线路
 删除bond0
  ifconfig bond0 down
  rmmod bonding

centos7更改网卡名
  (1) 编辑/etc/default/grub配置文件
     GRUB_CMDLINE_LINUX="rhgb quiet net.ifnames=0"
     或:修改/boot/grub2/grub.cfg
  (2) 为grub2生成其配置文件
     grub2-mkconfig -o /etc/grub2.cfg
  (3) 重启系统
更改主机名
 centos6
   /etc/sysconfig/netwrok
 centos7
  /etc/host

nmcli命令
地址配置工具:nmcli
 NeworkManager是管理和监控网络设置的守护进程设备即网络接口,连接是对网络接口的配置。一个
网络接口可有多个连接配置,但同时只有一个连接配置生效
  显示所有包括不活动连接
    nmcli con show
  显示所有活动连接
    nmcli con show --active
  显示网络连接配置
    nmcli con show "System eth0“
  显示设备状态
    nmcli dev status
  显示网络接口属性
    nmcli dev show eth0
  创建新连接default,IP自动通过dhcp获取
    nmcli con add con-name default type Ethernet ifname eth0
  删除连接
    nmcli con del default
  创建新连接static ,指定静态IP,不自动连接
    nmcti con add con-name static ifname eth0 autoconnect no type
    Ethernet ipv4.addresses 172.25.X.10/24 ipv4.gateway 172.25.X.254
   启用static连接配置
    nmcli con up static
  启用default连接配置
    nmcli con up default
  查看帮助
    nmcli con add help

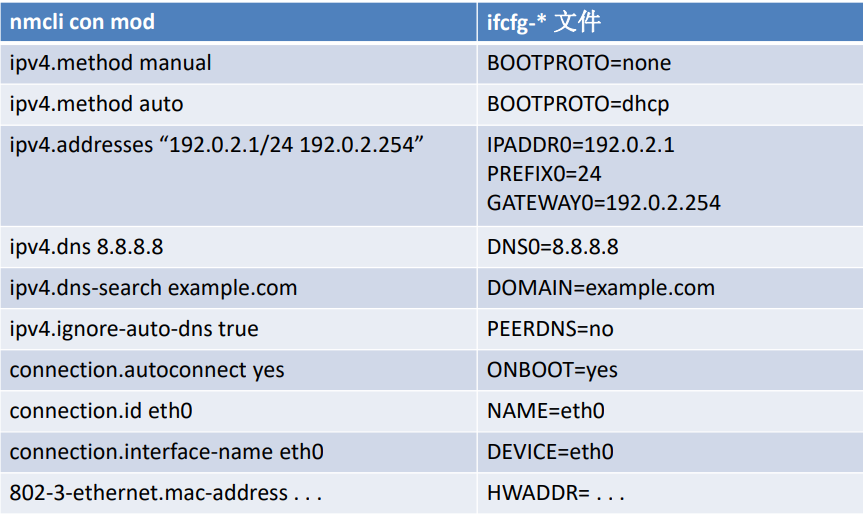

 修改连接设置
   nmcli con mod “static” connection.autoconnect no
   nmcli con mod “static” ipv4.dns 172.25.X.254
   nmcli con mod “static” +ipv4.dns 8.8.8.8
   nmcli con mod “static” -ipv4.dns 8.8.8.8
   nmcli con mod “static” ipv4.addresses “172.25.X.10/24 172.25.X.254”
   nmcli con mod “static” +ipv4.addresses 10.10.10.10/16
 DNS设置,存放在/etc/resolv.conf文件中
 PEERDNS=no 表示当IP通过dhcp自动获取时,dns仍是手动设置,不自动获取。等价于下面命令:
  nmcli con mod “system eth0” ipv4.ignore-auto-dns yes
[CQK]Y`4B$9ZL~DNT{R{5RV
  修改连接配置后,需要重新加载配置
   nmcli con reload
   nmcli con down “system eth0” 可被自动激活
   nmcli con up “system eth0”
   nmcli dev dis eth0 禁用网卡,访止被自动激活
 图形工具
  nm-connection-editor
 字符工具
  nmtui
  nmtui-connect
  nmtui-edit
  nmtui-hostname
  nmcli命令
  nmcli实现bonding
  添加bonding接口
   nmcli con add type bond con-name mybond0 ifname mybond0 mode active-backup
  添加从属接口
   nmcli con add type bond-slave ifname ens7 master mybond0
   nmcli con add type bond-slave ifname ens3 master mybond0
 注:如无为从属接口提供连接名,则该名称是接口名称加类型构成
 要启动绑定,则必须首先启动从属接口
  nmcli con up bond-slave-eth0
  nmcli con up bond-slave-eth1
 启动绑定
 nmcli con up mybond0
  网络组:是将多个网卡聚合在一起方法,从而实现冗错和提高吞吐量
  网络组不同于旧版中bonding技术,提供更好的性能和扩展性
  网络组由内核驱动和teamd守护进程实现.
  多种方式runner
  broadcast
  roundrobin
  activebackup
  loadbalance
  lacp (implements the 802.3ad Link Aggregation Control Protocol)
  网络组Network Teaming
 启动网络组接口不会自动启动网络组中的port接口
 启动网络组接口中的port接口总会自动启动网络组接口
 禁用网络组接口会自动禁用网络组中的port接口
 没有port接口的网络组接口可以启动静态IP连接
 启用DHCP连接时,没有port接口的网络组会等待port接口的加入
  nmcli con add type team con-name CNAME ifname INAME [config JSON]CNAME 连接名,
INAME 接口名
  JSON 指定runner方式
  格式:'{"runner": {"name": "METHOD"}}'
  METHOD 可以是broadcast, roundrobin,activebackup, loadbalance, lacp
 创建网络组接口
 nmcli con add type team-slave con-name CNAME ifname INAME master
 TEAM
 CNAME 连接名
 INAME 网络接口名
 TEAM 网络组接口名
 连接名若不指定,默认为team-slave-IFACE
  nmcli dev dis INAME
  nmcli con up CNAME
 INAME 设备名 CNAME 网络组接口名或port接口
  nmcli con add type team con-name team0 ifname team0 config‘{"runner": {"name": "loadbalance"}}'
  nmcli con mod team0 ipv4.addresses 192.168.1.100/24
  nmcli con mod team0 ipv4.method manual
  nmcli con add con-name team0-eth1 type team-slave ifname eth1 master team0
  nmcli con add con-name team0-eth2 type team-slave ifname eth2 master team0
  nmcli con up team0
  nmcli con up team0-eth1
  nmcli con up team0-eth2
  teamdctl team0 state; nmcli dev dis eth1
 ip link
nmcli con add type team con-name team0 ifname team0 config'{"runner": {"name": "activebackup"}}'
nmcli con mod team0 ipv4.addresses '192.168.0.100/24'
nmcli con mod team0 ipv4.method manual
nmcli con add con-name team0-port1 type team-slave ifname eth1 master team0
nmcli con add con-name team0-port2 type team-slave ifname eth2
master team0
 teamdctl team0 state
 实验:创建网络组
 ping -I team0 192.168.0.254
 nmcli dev dis eno1
 teamdctl team0 state
 nmcli con up team0-port1
 nmcli dev dis eno2
 teamdctl team0 state
 nmcli con up team0-port2
 teamdctl team0 state
 /etc/sysconfig/network-scripts/ifcfg-team0
  DEVICE=team0
  DEVICETYPE=Team
  TEAM_CONFIG="{\"runner\": {\"name\": \"broadcast\"}}"
  BOOTPROTO=none
  IPADDR0=172.25.5.100
  PREFIX0=24
  NAME=team0
  ONBOOT=yes
 /etc/sysconfig/network-scripts/ifcfg-team0-eth1
  DEVICE=eth1
  DEVICETYPE=TeamPort
  TEAM_MASTER=team0
  NAME=team0-eth1
  ONBOOT=yes
 /etc/sysconfig/network-scripts/ifcfg-team0-eth1
  DEVICE=eth1
  DEVICETYPE=TeamPort
  TEAM_MASTER=team0
  NAME=team0-eth1
  ONBOOT=yes
 删除网络组
  nmcli connection down team0
  teamdctl team0 state
  nmcli connection show
  nmcli connectioni delete team0-eth0
  nmcli connectioni delete team0-eth1
  nmcli connection show
 配置实现网桥
 创建软件网桥
 nmcli con add type bridge con-name br0 ifname br0
 nmcli connection modify br0 ipv4.addresses 192.168.74.100/24 ipv4.method manuall
 nmcli con add type bridge-slave con-name br0-port0 ifname eth0 master br0
 查看网桥
 cat /etc/sysconfig/network-scripts/ifcfg-br0
 cat /etc/sysconfig/network-scripts/ifcfg-br0-port0
 brctl show
  删除网桥 brctl delbr br0
  删除网桥中网卡 brctl delif eth0
  注意:NetworkManager只支持以太网接口接口连接到网桥,不支持聚合接口
网络客户端工具
ftp,lftp:子命令:get、mget、ls、help
lftp [-p port] [-u user[,password]] SERVER
lftpget URL
wget [option]... [URL]...
-q: 静默模式
-c: 断点续传
-P:保存在指定目录
-O: 保存为指定的文件名
--limit-rate=: 指定传输速率,单位K,M等
links URL
--dump
--source


本文来自投稿,不代表Linux运维部落立场,如若转载,请注明出处:http://www.178linux.com/97366

(0)
parrotparrot
上一篇 2018-05-02
下一篇 2018-05-02

相关推荐

  • Linux系统启动流程详解

    Linux系统从按下电源键开始到系统启动要求用户输入用户名,中间究竟发生什么?了解Linux系统的启动流程,不仅有助于我们更加深入的理解linux底层设计理念,更能帮助我们再出现系统启动故障时,迅速排查出故障原因。

    2018-05-10
  • 用户管理

    用户管理 注意:用户是通过UID来确定身份的,比如root之所以为管理员就是因为root的UID是0。在centos6上系统用户是1-499,普通用户是500以上的;而在centos7上系统用户是1-999,普通用户是1000以上。系统用户默认不登录。 注意跟用户相关的命令只有管理员账户才有权限 需要用到的命令:useradd usermod userdel…

    Linux笔记 2018-04-08
  • 配置yum源

    配置yum源

    2018-04-23
  • 进程和计划管理

    进程 进程是运行中的程序。每个程序启动后都会创建一个或多个程序。 常用查看进程的命令 ps 默认只查看当前用户终端中打开的进程 ps aux 显示所有进程信息,包括非终端登录以及其他终端、用户打开的进程 top 在当前终端以交互式方式显示进程排名,及时跟踪CPU、内存等系统资源的使用情况,默认三秒刷新一次。 P键:根据CPU占用情况对进程进行排序 M键:根据…

    Linux笔记 2018-05-06
  • mysql数据库四

    备份和还原 主从复制,

    2018-06-11
