SSH端口转发及相关实验

wangxcz • • Linux笔记

在上一节我们知道，SSH会自动加密和解密所有SSH客户端和服务器之间的网络数据。但是，SSH还同时提供了一个非常有用的功能，这就是端口转发。

本节索引：

一、SSH端口转发相关概念

二、实验：模拟SSH本地端口转发

三、实验：模拟SSH远程端口转发

四、实验：模拟SSH动态端口转发

$D5AYK`@5XYRVU]_CSQBZQA



一、SSH端口转发相关概念

在上一节我们知道，SSH会自动加密和解密所有SSH客户端和服务器之间的网络数据。但是，SSH还同时

提供了一个非常有用的功能，这就是端口转发。它能够将其他TCP端口的网络数据通过安全的SSH协议

转发，例如：Telnet，SMTP等这些TCP应用都能从中受益，避免了用户名，密码以及隐私信息的明文传

输。而与此同时，如果在你的工作环境中防火墙限制了一些网络端口的使用，但是允许SSH的连接，那么

端口转发功能也能够将TCP端口转发来使用SSH进行通信。



SSH端口转发提供的功能主要有：

1.加密SSH Client端至SSH Server端之间的数据

2.突破防火墙的限制完成一些之前无法建立的TCP连接



SSH端口转发提供的类型有：

本地转发

远程转发

动态转发

X协议转发



本地转发：

当外网用户想要临时访问公司内部的不安全TCP协议服务器时，由于防火墙限制无法直接访问，但可利用

先SSH连接至公司内网的SSH服务器在转发至不安全的TCP协议服务器。由于作为转发的SSH服务器与要访

问的不安全TCP协议服务器在同一网络环境内，故这种连接就叫本地转发。



格式：

ssh -L localprot:remotehost:remotehostport  sshserver

localprot：指定本机端口

remotehost：指定远程不安全协议的服务器地址

remotehostport：远程不安全协议的服务器地址端口

sshserver：SSH服务器地址



options：

-f      后台启用

-N    不打开远程shell，处于等待状态

-g     启用网关功能

示例：

ssh -L 9527:telnetsrv:23  -N sshsrv

telnet 127.0.0.1 9527

当访问本机的9527端口时，被加密后转发到sshsrv的ssh服务，再解密被转发到telnetsrv:23

大致流程：

Data <–> localhost:9527 <–>localhost:xxxxx <–> sshsrv:22 <–>sshsrv:yyyyy <–> telnetsrv:23





远程转发：

与本地端口转发相比，我们将SSH服务器与Client访问端的位置对调，将与不安全TCP协议服务器同一内网

的主机作为Client，将外部网络主机作为SSH服务器做为端口转发。由于作为转发的SSH服务器处在外部网

络环境中，故这种连接就叫远程转发。



格式：

ssh -R sshserverport:remotehost:remotehostport sshserver

sshserverport：指定SSH服务器端口

remotehost：指定远程不安全协议的服务器地址

remotehost:remotehostport：指定远程不安全协议的服务器端口

sshserver：SSH服务器地址



示例：

ssh -R 9527:telnetsrv:23 -N sshsrv

让sshsrv侦听9527端口的访问，如有访问，就加密后通过ssh服务转发请求到本机ssh客户端，再由本机解密后转发到telnetsrv:23

大致流程：

Data <–> sshsrv:9527 <–> sshsrv:22 <–> localhost:xxxxx <–> localhost:yyyyy <–> telnetsrv:23





动态端口转发：

在之前我们已经了解了本地转发，以及远程转发，但它们实现的前提都是要求有一个固定的应用服务端端

口号。但在某些场景下，例如用浏览器浏览网页，是没有固定端口的，这时就需要利用到动态的端口转

发。比如说，当用firefox访问Internet时，本机的1080端口作为代理服务器，firefox的访问请求被转发到

sshserver上，由sshserver替代访问Internet

ssh -D 1080 root@sshserver

在本机firefox设置socketproxy:127.0.0.1:1080

curl –socks5  127.0.0.1:1080  http://www.qq.com





X协议转发：

所有图形化应用程序都是X客户程序

能够通过tcp/ip连接远程X服务器

数据没有加密机，但是它通过ssh连接隧道安全进行



ssh -X user@remotehost gedit

remotehost主机上的gedit工具，将会显示在本机的X服务器上

传输的数据将通过ssh连接加密









相关文件：

/var/log/secure               存放日志

/etc/ssh/sshd_config      SSH服务配置文件

#Port 22           端口

                          生产中一般第一步先改端口号

                          如Port 9527

定义公钥、私钥存放文件名，位置

HostKey /etc/ssh/ssh_host_rsa_key

#HostKey /etc/ssh/ssh_host_dsa_key

HostKey /etc/ssh/ssh_host_ecdsa_key

HostKey /etc/ssh/ssh_host_ed25519_key

日志设置选项，日志存放在/var/log/secure

# Logging

#SyslogFacility AUTH

SyslogFacility AUTHPRIV

#LogLevel INFO



#LoginGraceTime 2m              不输入密码最大时间端口

#PermitRootLogin yes            生产中一般改成no，普通用户连接su切换

#StrictModes yes             检查文件权限

#MaxAuthTries 6                      密码登录最大验证次数

#MaxSessions 10                      单个会话能开的最大克隆数



PasswordAuthentication yes  是否允许基于口令登录方式，no表示禁止



#ClientAliveInterval 0              连接后不操作最大时间，单位：秒

#ClientAliveCountMax 3                  连接环不操作最大时间次数

         生产中一般要修改AliveInterval 30

                          AliveCountMax 3

         表示连接后不进行任何操作30S，3次后自动断开连接

#ShowPatchLevel no

UseDNS no                       是否使用DNS反向解析，关闭可提高连接速度



#MaxStartups 10:30:100                 最大并发连接数，默认10

限制可登录用户的办法：

AllowUsers user1 user2 user3

DenyUsers

AllowGroups

DenyGroups



SSH服务的最佳实践配置：

建议使用非默认端口

禁止使用protocol version 1

限制可登录用户

设定空闲会话超时时长

利用防火墙设置ssh访问策略

仅监听特定的IP地址

基于口令认证时，使用强密码策略

tr -dc A-Za-z0-9_ < /dev/urandom | head -c 30| xargs

使用基于密钥的认证

禁止使用空密码

禁止root用户直接登录

限制ssh的访问频度和并发在线数

经常分析日志





二、实验：模拟SSH本地端口转发

应用场景：当外部客户端想要访问公司内网的Telnet服务器时，由于防火墙限制无法直接访问，可使用

SSH本地端口转发实现：

前期准备：

以三台CentOS模拟机作为服务器及主机，主机名网络配置如下：

客户端：192.168.30.133

SSH服务器：192.168.30.158

telnet服务器：192.168.30.160



telnet服务器端操作：

一、安装telnet-server包，系统默认未安装

二、防火墙禁止远程客户端访问：

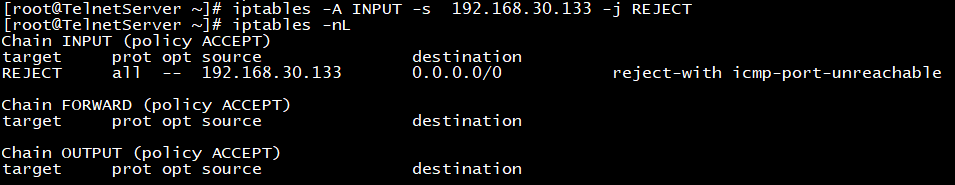

iptables  -A  INPUT  -s  192.168.30.133  -j  REJECT

为了防止之前防火墙策略干扰，最好先清空下防火墙策略：

iptables  -K

防火墙

此时作为Clinet的192.168.30.133已经ping不通作为telnet服务器的192.168.30.160

ping不通

三、开启telnet-server服务

CentOS6：

service  xinted  start                       开启xinted进程

chkconfig  telnet  on                        开启telnet服务

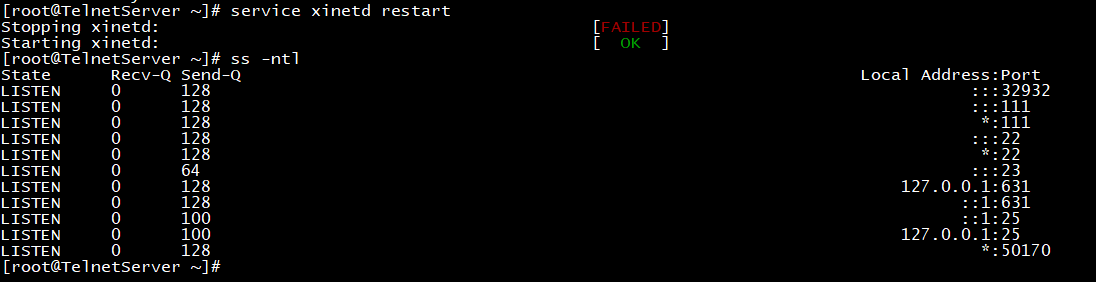

service  xinted  restart                   重启xinted服务

重启xinetd

CentOS7：

systemctl start telnet-scoket



客户端操作：

ssh -L 9527:192.168.30.17:23 [-Nf] 192.168.30.6

加-Nf选项将后台执行，关闭时只能通过kill关闭进程

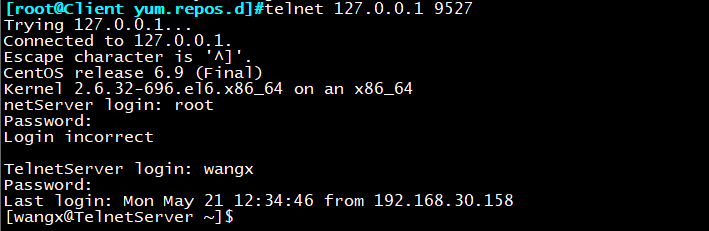

telnet 127.0.0.1 9527

提示输入用户名，密码；默认不让root账户使用SSH端口转发登录

登录成功



三、实验：模拟SSH远程端口转发

应用场景：当外部有工程师想要临时访问内部telnet服务器时，作为系统管理员，我们可以将对方主机作

为SSH服务器进行端口转发，让其临时可访问公司的telnet服务器。

前期准备：

以三台CentOS模拟机作为服务器及主机，主机名及网络配置如下：

Internet：192.168.30.133

lanserver：192.168.30.158

telnet服务器：192.168.30.160

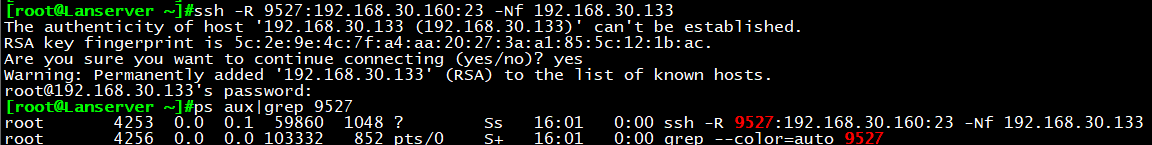

lanserver端操作：

ssh -R 9527:192.168.30.17:23 [-Nf] 192.168.30.7

加-Nf选项将后台执行，关闭时只能通过kill关闭进程

lanserver命令

Internet端操作：

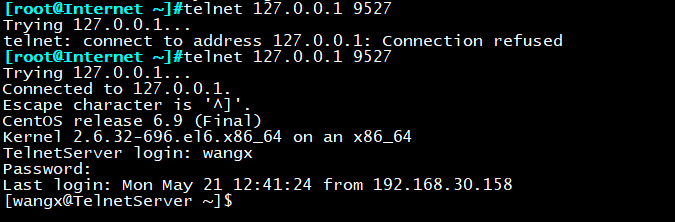

telnet 127.0.0.1 9527

telnet成功



四、实验：模拟SSH动态端口转发

应用场景：在某些场景中，用浏览器浏览网页，是没有固定端口的，这时就需要利用到动态的端口转

发。下面我们模拟用一台虚拟机模拟google网站，用Internet主机通过代理服务器proxy访问google模拟机

前期准备：

以三台CentOS模拟机作为服务器及主机，主机名及网络配置如下：

Internet：192.168.30.133

proxy：192.168.30.158

google：192.168.30.160



google模拟服务器操作：

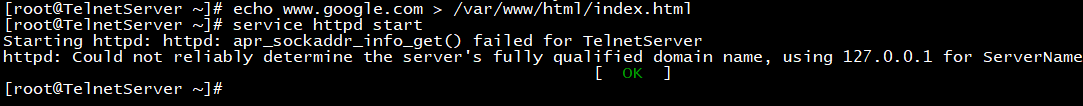

开启http服务，模拟网页内容：

CentOS6：

service httpd start

CentOS7：

systemctl start  httpd

echo www.google.com > /var/www/html/index.html

internet

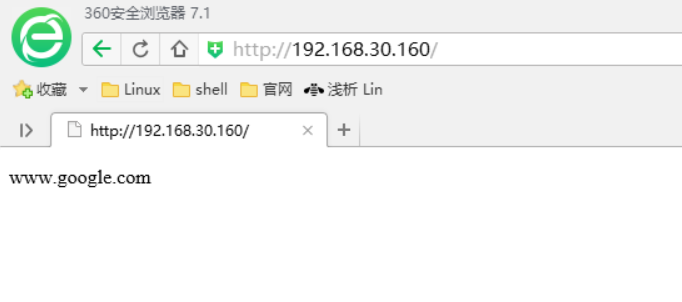

此时访问192.168.30.160，正常网页内容显示如下:

gogole

Internet端操作：

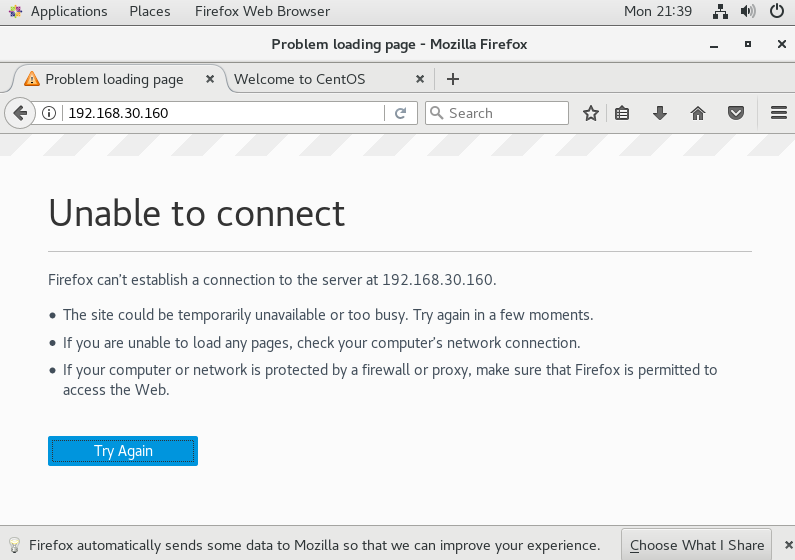

此时在Internet端我们是无法访问google服务器的

无法打开

使用proxy的1080端口作为动态转发：

ssh -D 1080 root@192.168.30.158

登录代理

接下来我们可以通过图形界面或者字符界面来尝试访问：

图形界面：

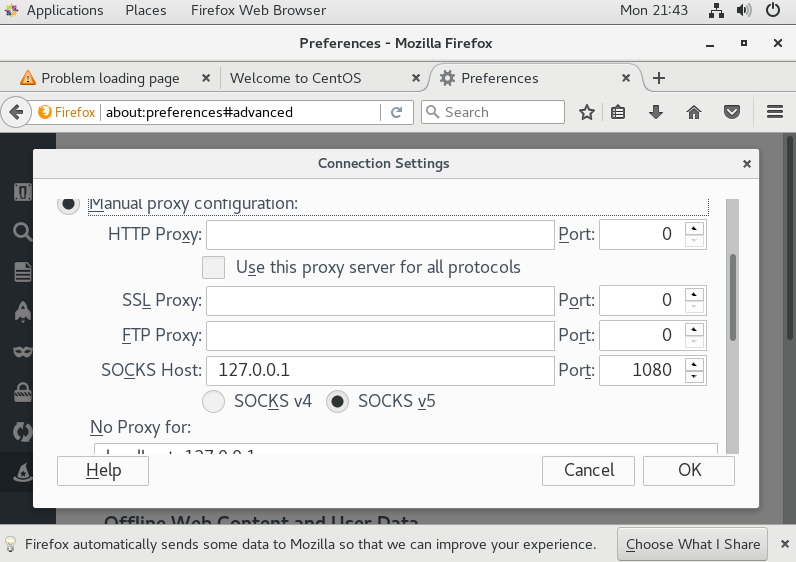

打开firefox浏览器，按以下顺序操作：

–>preferences–>advanced–>network–setting–manual proxy configuration

–>SOCKS Host:127.0.0.1

设置火狐

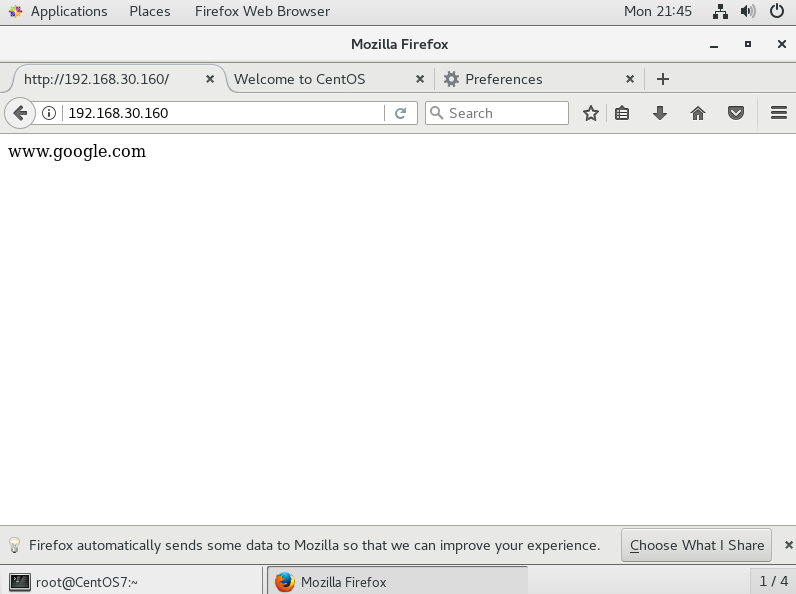

现在再次尝试访问192.168.30.160的google模拟服务器，发现可以正常访问了！

访问成功

字符界面：

在字符界面我们可执行下面的命令来进行访问：

curl -socks5 127.0.0.1:1080 192.168.30.17

字符界面登录
