PXE自动化安装系统相关实验

wangxcz • • Linux笔记

PXE(Preboot Execution Environment)：预启动执行环境，PXE是由Intel设计的协议，它可以使计算机通过网络而不是从本地硬盘、光驱等设备启动。本节将带你学习dhcp，tftp服务器的搭建，以及使用PXE安装系统

本节索引：

一、PEX简介

二、实验：模拟搭建DHCP服务器

三、实验：模拟搭建tftp服务器

四、实验：实现CentOS7的PXE安装

五、实验：在CentOS7实现PXE安装CentOS6,7双系统

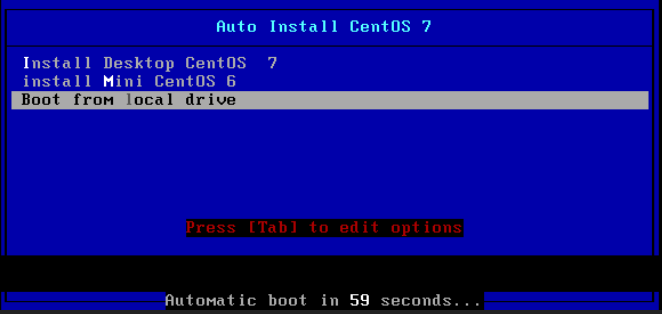

08LT7RC%U6KC4FUOH`Z]BGK

一、PEX简介：

PXE(Preboot Execution Environment)：预启动执行环境

PXE是由Intel设计的协议，它可以使计算机通过网络而不是从本地硬盘、光驱等设备启动。

基于Client/Server的网络模式，支持远程主机通过网络从远端服务器下载

映像，并由此支持通过网络启动操作系统

PXE可以引导和安装Windows,linux等多种操作系统



PXE的工作原理：

1)Client向PXE Server上的DHCP发送IP地址请求消息，DHCP检测Client是否合法（主要是检

测Client的网卡MAC地址），如果合法则返回Client的IP地址，同时将启动文件pxelinux.0的

位置信息一并传送给Client

2)Client向PXE Server上的TFTP发送获取pxelinux.0请求消息，TFTP接收到消息之后再向Client

发送pxelinux.0大小信息，试探Client是否满意，当TFTP收到Client发回的同意大小信息之后，

正式向Client发送pxelinux.0

3)Client执行接收到的pxelinux.0文件

4)Client向TFTP Server发送针对本机的配置信息文件（在TFTP 服务的pxelinux.cfg目录下），

TFTP将配置文件发回Client，继而Client根据配置文件执行后续操作。

5)Client向TFTP发送Linux内核请求信息，TFTP接收到消息之后将内核文件发送给Client

6)Client向TFTP发送根文件请求信息，TFTP接收到消息之后返回Linux根文件系统

7)Client启动Linux内核

8)Client下载安装源文件，读取自动化安装脚本





由此可见，要想实现PXE安装系统，首先要先搭建DHCP以及tftp服务器，我们接下来先介绍如何搭

建一台DHCP以及tftp服务器。





二、实验：模拟搭建DHCP服务器

前期准备：准备一台CentOS7虚拟机作为DHCP服务器；网卡设为仅主机模式，设置固定IP地址，

关闭虚拟机的DHCP服务

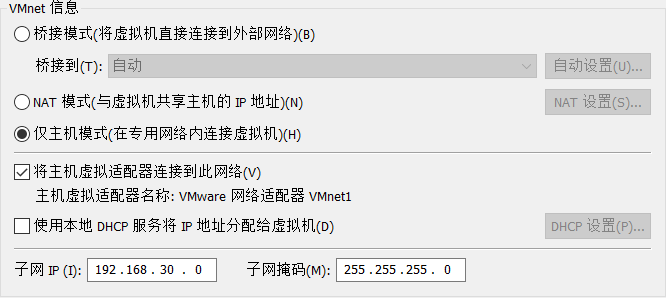

关闭dhcp服务

1.关闭iptables，selinux服务

2.安装DHCP服务包

yum install dhcp

3.尝试启动dhcp服务

systemctl start dhcpd.service

我们发现dhcpd服务启动失败，原因是未配置dhcp.conf文件

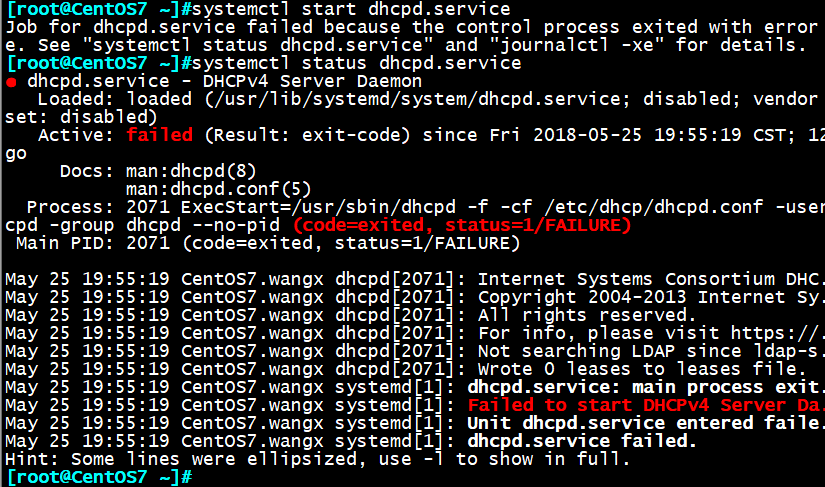

尝试启动dhcp失败

4.系统自带的dhcp.conf是空文件，我们找到安装包自带的example进行修改

rpm –ql dhcp | grep example

cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example   /etc/dhcp/dhcp.conf

找到范例

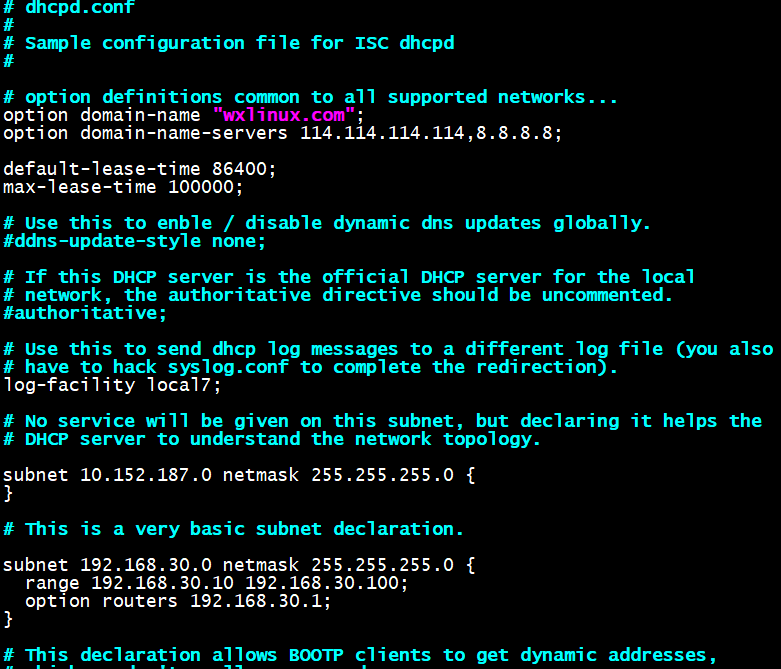

5.修改dhcp配置文件

vim dhcp.conf

其中全局语句块和subnet语句块均可使配置生效，subnet语句块优先级高于全局语句块

全局语句块：

# option definitions common to all supported networks…

option domaim-name “wxlinux.com”                   指定获取主机域后缀

option domain-name-servers 114.114.114.114,8.8.8.8            指定DNS，可选

default-least-time  86400                                  结合生产环境，ip越充足，租期越大越好

max-lease-time  100000                                         最大租期时间



subnet语句块：

# This is a very basic subnet declaration.

subnet 192.168.30.0 netmask 255.255.255.0 {

        range 192.168.30.10  192.168.30.100;                指定ip地址范围

         option router 192.168.30.1                         指定网关

}

修改dhcp.conf

6.再次尝试启动dhcpd服务，并设置开机自启动

systemctl start dhcpd.service

systemctl enable dhcpd.service

发现这次没有报错，dhcpd服务顺利启动

顺利启动

7.切换到另外一台CentOS6虚拟机

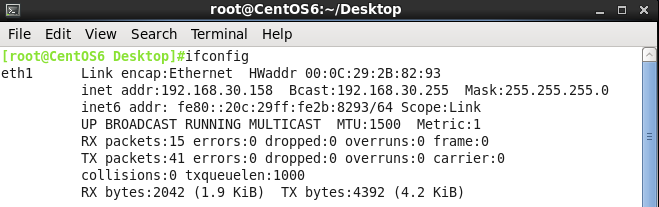

我们看到现在的ip地址为：192.168.30.158

获取之前

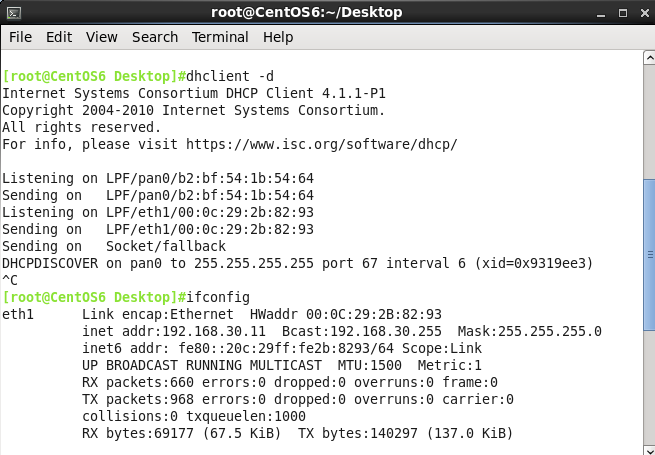

执行命令重新获取ip地址：

dhclient –d

新获取的地址为192.168.30.11，证明dhcp服务已搭建成功

重新获取

利用systemctl status dhcpd 命令可观察dhcp分发地址的全过程

全过程



三、实验：模拟搭建tftp服务器

前期准备：关闭服务器端，客户端的SELinux，以及防火墙

tftp服务器端：CentOS7:192.168.30.10

tftp客户端：CentOS6:192.168.30.11



tftp服务器端操作：

1.安装tftp服务

yum install tftp

yum install tftp-server

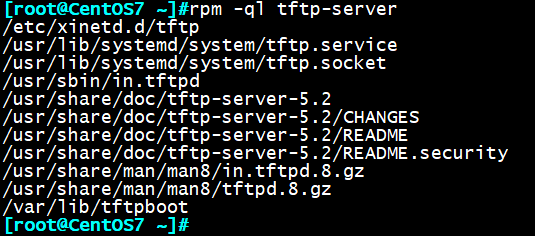

安装yum

2.开启服务

CentOS6:

chkconfig tfcp on

service xinted restart

chkconfig tfcp enable



CentOS7:

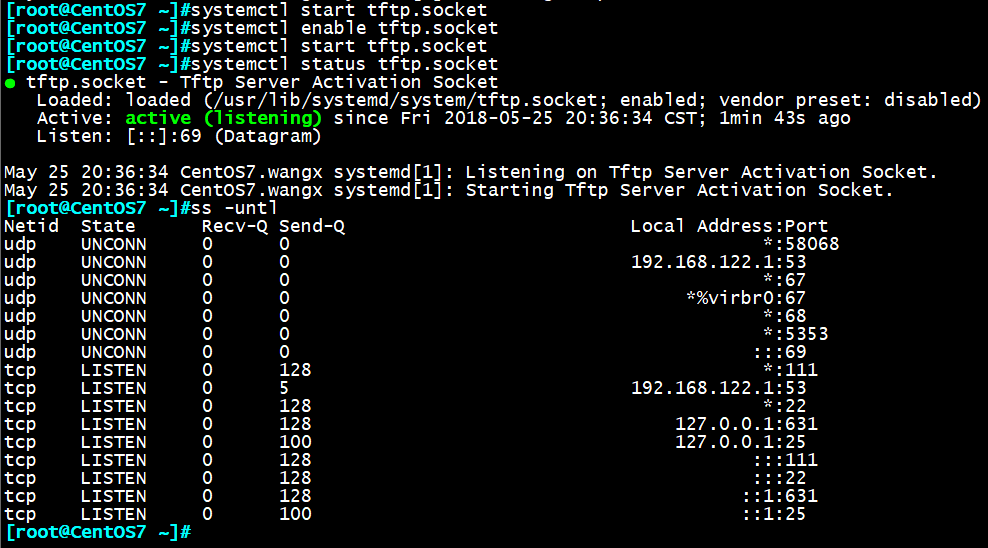

systemctl start tftp.socket

systemctl enable tftp.socket

开启tftp.socket

3测试tftp服务

拷贝mbr7.bak文件到tftp目录下

cp mbr7.bak /var/lib/tftpboot/



客户端：

tftp 192.168.30.10

get menu.c23

文件通过tftp传输成功

1%Y5[PKHF[}VCZB9PHN74UB



至此，dhcp及tfcp已在CentOS7上搭建完成，下面来实验用PEX安装CentOS系统



四、实验：实现CentOS7的PXE安装

前期准备：关闭SELinux策略，firewall防火墙

事先准备好应答文件ks7_mini.cfg，ks7_desktop.cfg

服务器端：CentOS7:192.168.30.10



1 安装必要包，并开启httpd服务

yum install dhcp tftp-server httpd syslinux

systemctl enable dhcpd httpd tftp.socket

systemctl start httpd



2.准备yum源

mkdir /var/www/html/centos/7  -pv

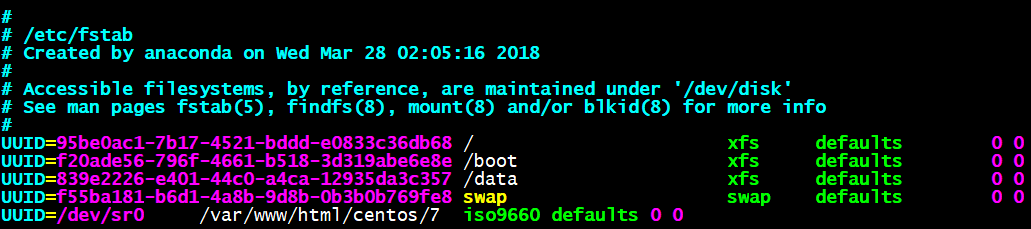

添加开机自动挂载光盘

vim /etc/fstab

/dev/sr0     /var/www/html/centos/7  iso9660 defaults 0 0

挂载

挂载磁盘

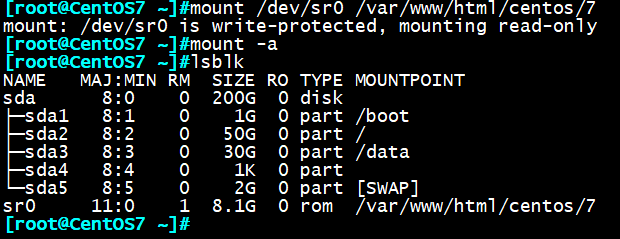

mount dev/sr0   /var/www/html/centos/7

重新读取磁盘挂载

mount -a

挂载目录

2.制作ks.cfg文件

mkdir /var/www/html/ksdir/7  -pv

cp /root/ ks7_desktop.cfg  /var/www/html/ksdir/7/ks7_desktop.cfg

cp /root/ ks7_mini.cfg  /var/www/html/ksdir/7/ks7_mini.cfg

chmod +r /var/www/html/ksdir/7/ks7_desktop.cfg

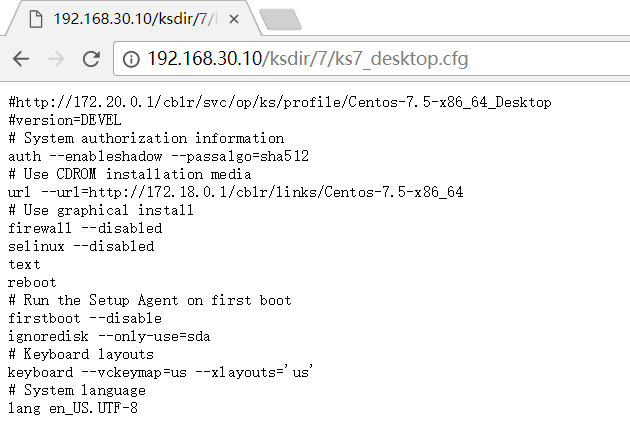

浏览器确认ks7.cfg能正常访问

3浏览器访问ks

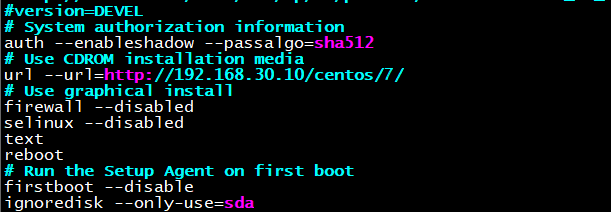

3.修改ks.cfg文件

#Use CDROM installation media

url –url=http://192.168.30.7/centos/7

#Use graphical install

text

#网卡

onboot=on

我们还可以在此添加ssh基于key的认证，使得新系统安装后可直接ssh连接

添加ssh基于key验证：

%post

mkdir /root/.ssh

cat > /root/.ssh/authorized_keys << EOF

ssh-rsa AAABBB…（服务器自授权公钥）

EOF

4修改ks

4.配置dhcp服务

subnet 192.168.30.0 netmask 255.255.255.0 {

        range 192.168.30.10 192.168.30.100;

        option routers 192.168.30.254;

        option domain-name-servers 8.8.8.8;

        next-server 192.168.30.7;

        filename “pxelinux.0”;

}

syetemctl dhcpd start

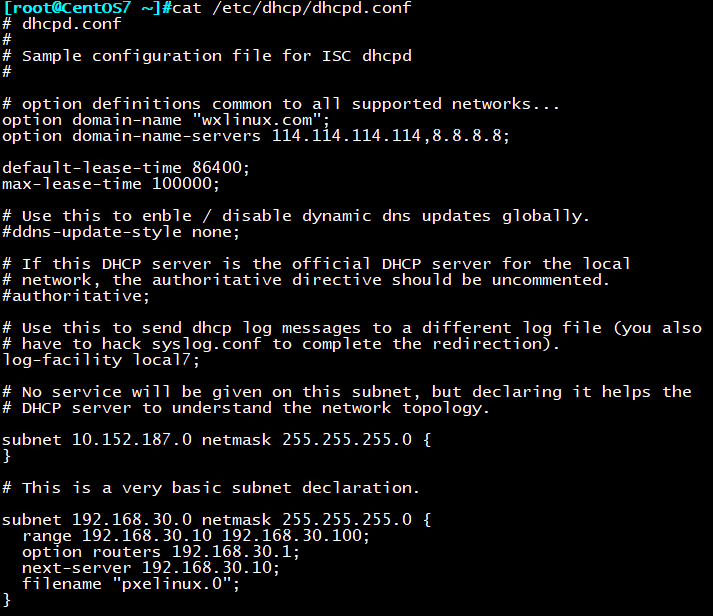

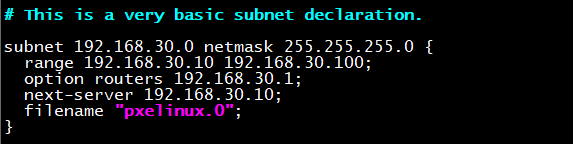

配置dhcp



5.准备PXE相关文件

cd /var/lib/tftpboot/

mkdir pxelinux.cfg/

cp /usr/share/syslinux/pxelinux.0  /var/lib/tftpboot

rpm -ql syslinux|grep menu.c32

cp /usr/share/syslinux/menu.c32  /var/lib/tftpboot

cp /misc/cd/isolinux/{vmlinuz,initrd.img}  /var/lib/tftpboot

cp /misc/cd/isolinux/isolinux.cfg  /var/lib/tftpboot/pxelinux.cfg/default

最终目录树如下：

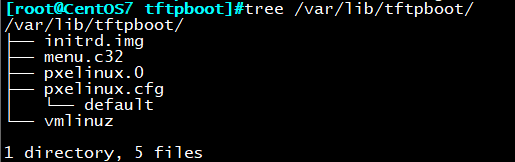

5目录树

6.制作菜单

vim /var/lib/tftpboot/pxelinux.cfg/default

default menu.c32

删掉背景，修改title等

menu title Auto Install System

CentOS7:

见图

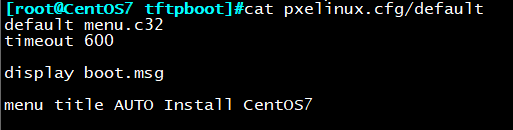

6修改目录

设置启动菜单：

menu title  Auto Install CentOS

label desktop

  menu label Install ^Desktop CentOS 7

  kernel vmlinuz

  append initrd=initrd.img ks=http://192.168.30.7/ksdir/7/ks7_desktop.cfg

label mini

  menu label Install ^Mini CentOS 7

  kernel vmlinuz

  append initrd=initrd.img ks=http://192.168.30.7/ksdir/7/ks7_mini.cfg

label local

  menu default

  menu label Boot from ^local drive

  localboot 0xffff

menu end

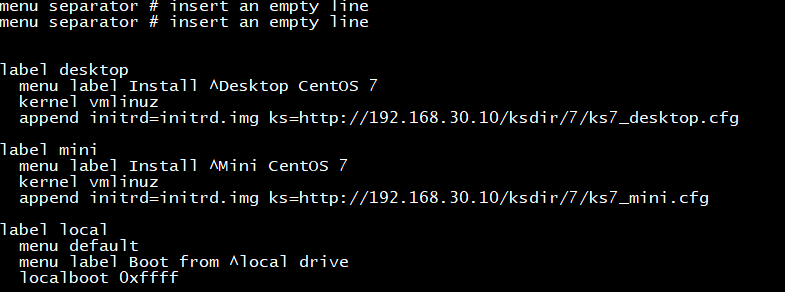

7.修改菜单

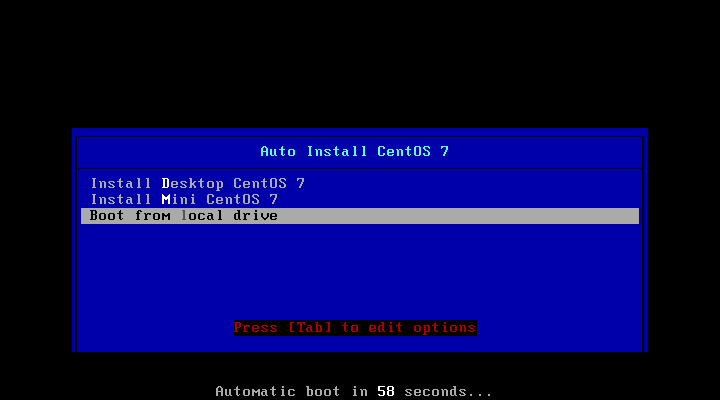

7.测试安装，新开一台虚拟机：

网卡设置为仅主机，正常启动将出现安装界面

安装界面

我们选择Desktop安装

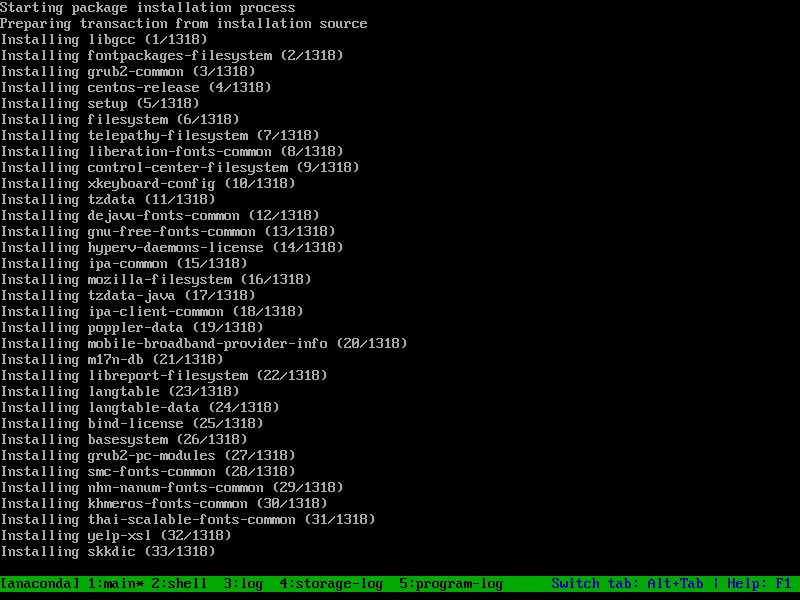

安装包



五、实验：在CentOS7实现PXE安装CentOS6,7双系统

前期准备：关闭SELinux安全策略，关闭防火墙；

事先准备好应答文件ks6_mini.cfg，ks7_desktop.cfg

服务器：CentOS7:192.168.30.10



1 安装必要服务包

yum install dhcp tftp-server httpd syslinux

systemctl enable dhcpd httpd tftp.socket

systemctl start httpd



2 准备YUM源

mkdir /var/www/html/centos/{6,7}/ -pv



vim /etc/fstab 加下面行

/dev/sr0         /var/www/html/centos/6    iso9660 defaults        0 0

/dev/sr1         /var/www/html/centos/7    iso9660 defaults        0 0



mount -a

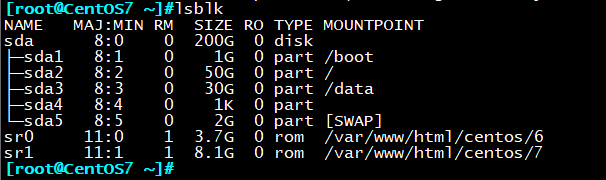

挂载





3 准备ks文件

mkdir /var/www/html/ksdir/{6,7} -pv

cp /root/ks6_mini.cfg  /var/www/html/ksdir/7/ks6_mini.cfg

cp /root/ks7_desktop.cfg  /var/www/html/ksdir/7/ks7_desktop.cfg

chmod +r /var/www/html/ksdir/7/ks7_desktop.cfg



[root@centos7 tftpboot]#tree /var/www/html/ksdir/

/var/www/html/ksdir/

├── 6

│   └── ks6_mini.cfg

└── 7

    └── ks7_desktop.cfg

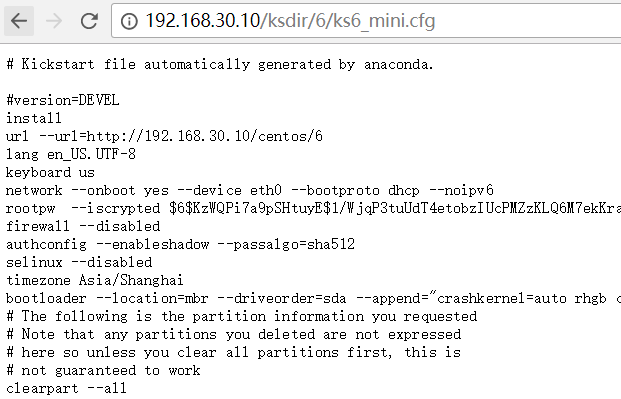

最好确认下应答文件是否可以httpd正常访问

确认httpd



4 配置dhcp服务

cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf



vim /etc/dhcp/dhcpd.conf

[root@centos7 tftpboot]#cat /etc/dhcp/dhcpd.conf

option domain-name “magedu.org”;

option domain-name-servers 114.114.114.114,1.1.1.1;

option routers 192.168.30.200;

default-lease-time 86400;

max-lease-time 100000;

subnet 192.168.30.0 netmask 255.255.255.0 {

        range 192.168.30.10 192.168.30.100;

        option routers 192.168.30.254;

        option domain-name-servers 8.8.8.8;

        next-server 192.168.30.17;

        filename “pxelinux.0”;

}

systemctl start dhcpd

dhcp配置



5 准备PXE相关文件

rpm -ql syslinux

mkdir /var/lib/tftpboot/pxelinux.cfg/

cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/

cp /usr/share/syslinux/menu.c32 /var/lib/tftpboot/

mkdir /var/lib/tftpboot/centos{6,7}



cp  /var/www/html/centos/7/isolinux/{vmlinuz,initrd.img} /var/lib/tftpboot/centos7/

cp  /var/www/html/centos/6/isolinux/{vmlinuz,initrd.img} /var/lib/tftpboot/centos6/



cp /var/www/html/centos/7/isolinux/isolinux.cfg  /var/lib/tftpboot/pxelinux.cfg/default

最终目录结构如下：

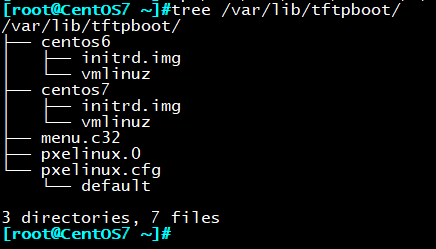

目录结构



6.修改启动菜单

vim /var/lib/tftpboot/pxelinux.cfg/default

default menu.c32

timeout 600

menu title AUTO Install CentOS6 or 7

label centos7

  menu label ^Install  Desktop CentOS  7

  kernel centos7/vmlinuz

  append initrd=centos7/initrd.img ks=http://192.168.30.17/ksdir/ks7_desktop.cfg

label centos6

  menu label install ^Mini CentOS 6

  menu default

  kernel centos6/vmlinuz

  append initrd=centos6/initrd.img ks=http://192.168.30.17/ksdir/ks6_mini.cfg

label local

  menu label Boot from ^local drive

  localboot 0xffff

menu end

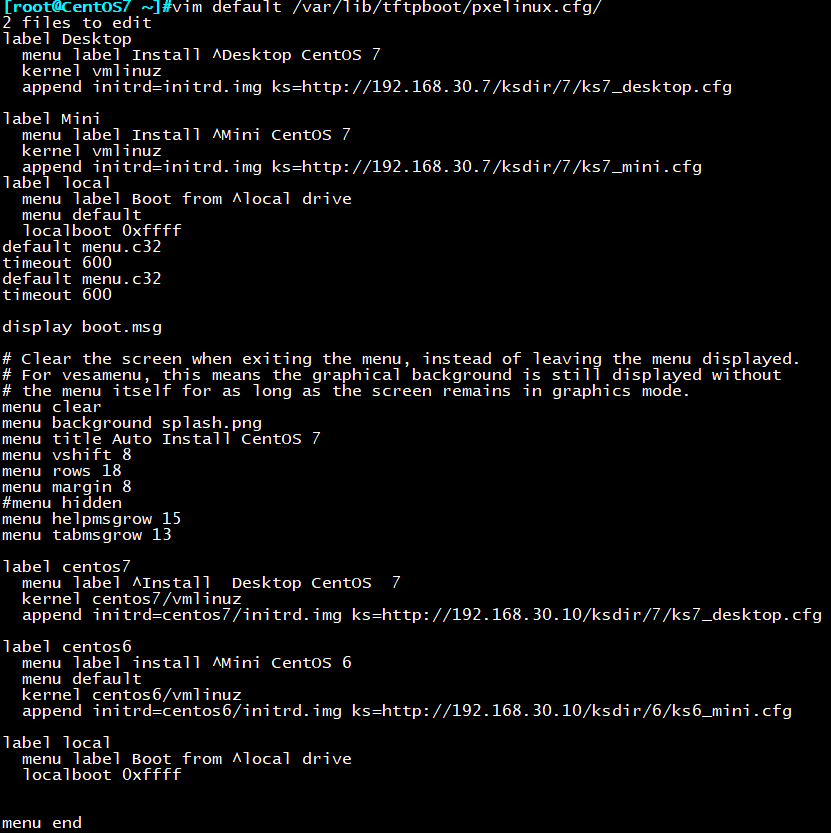

修改default



6 客户端测试安装

950`G(0J]]EL4JLFN_I(UP6

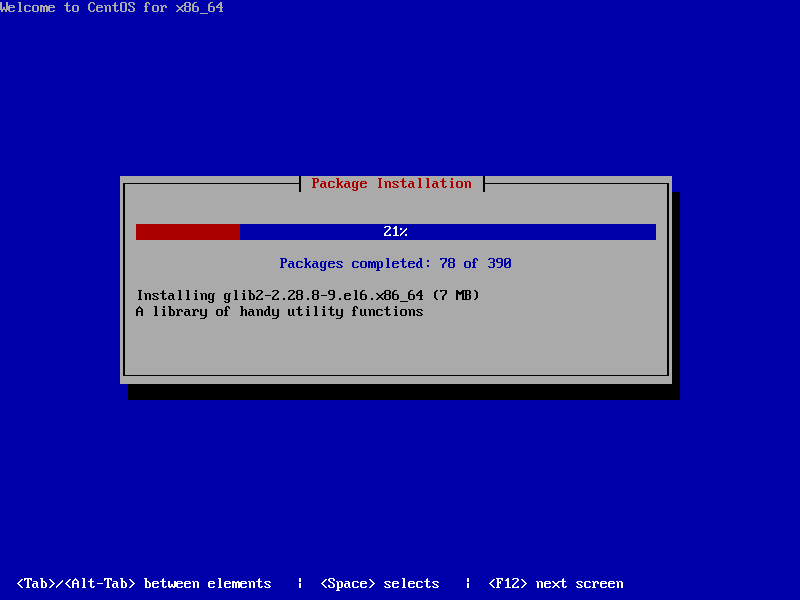

一般能到达安装包界面就证明安装没问题了

安装包

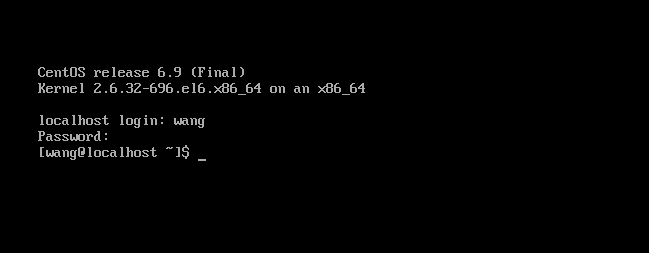

登录成功：

登录成功
